Закладка "Зоны"

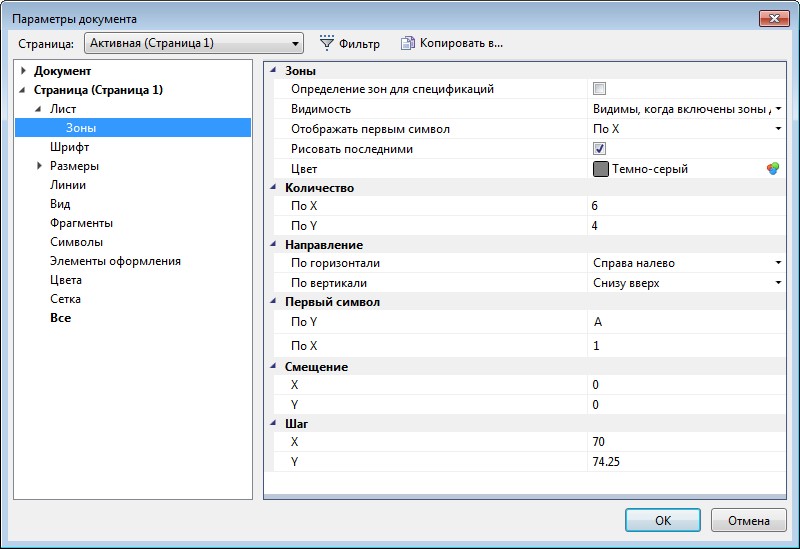

Закладка “Зоны” используется для установки параметров разбивки страницы чертежа на зоны. Для стандартных форматов первоначальные параметры зон установлены по умолчанию в команде ST: Задать параметры документа на закладке Бумага > Зоны, в появившемся окне диалога вы можете переопределить установленные параметры для текущего чертежа.

Определение зон для спецификации. Установленный параметр обеспечивает связь между зонами сборочного чертежа и колонкой “Зона” стандартной спецификации.

Видимость. Определяет видимость зон на чертеже. Данный параметр имеет три состояния:

Да или Нет – определяет видимость зон на чертеже.

Видимы, когда включены зоны для спецификации – обеспечивается видимость зон только при установленном параметре Определение зон для спецификации. Если этот параметр не установлен, то зоны на чертеже не отображаются.

Отображать первым символ. Задаёт, какой из символов, определяющих зону (по оси X или Y), будет стоять первым в её обозначении.

Рисовать последними. При установленном параметре линии зон будут рисоваться в последнюю очередь.

Цвет. Задаёт цвет линий, обозначающих границы зон.

Количество по Х и Y. Количество зон по вертикали и горизонтали.

Направление. Определяет направление простановки обозначений зон по горизонтали и по вертикали (слева направо или справа налево, сверху вниз или снизу вверх).

Первый символ по Х и У. Задаёт начальный символ обозначения зон по вертикали и горизонтали.

Следует помнить, что настройки команды Параметры документа распространяются только на одну страницу. Поэтому, для чертежей, выполненных на нескольких страницах разметку зон нужно задавать отдельно, при этом следует учесть сквозную нумерацию зон по горизонтали (по оси Х).

Смещение. Задаёт смещение разбиваемой на зоны области по осям X и У относительно точки (0,0).

Шаг. Определяет значение Х и Y размера одной зоны.



Смотри: ST: Параметры документа
