Рабочая плоскость, параллельная плоскости, проходящая через 3D точку



Последовательность выбора опций после вызова команды "3W":

1. Выберите исходную плоскость

       <1>        - грань существующего тела;

       <2>         - существующую рабочую плоскость

Выбор возможен в 2D или в 3D окне, а также с помощью списка (опция (<Z>)).

2. Задайте положение рабочей плоскости при помощи выбора 3D точки

       <3>        Выбрать точку, задающую положение РП

3. Опция (<O>) позволяет задать 3D точки, проекции которых на создаваемую рабочую плоскость будут определять положение и ориентацию осей системы координат рабочей плоскости (необязательное действие).

       <1>        Выбрать точку, задающую начало координат РП.

       <3>        Выбрать точку направления оси Х РП.

       <F>        Отменить выбор назначения системы координат.

4. Подтвердить создание рабочей плоскости - опция (<Y>).

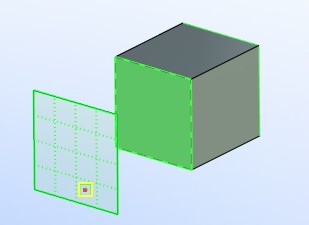

Результатом описанных действий будет создание рабочей плоскости, расположенной параллельно исходной и проходящей через выбранный 3D узел или вершину. Созданной рабочей плоскости ставится в соответствие отдельная страница чертежа.
