Фильтры типа элементов предназначены для возможности выбора элементов конкретного типа, например, ребра, грани, штриховки, текста и т.п. Фильтры типа элементов доступны на панели фильтров. Кнопки активных фильтров подсвечиваются. Для активации или деактивации конкретного фильтра нажмите на его кнопке или используйте соответствующее ему сочетание клавиш.

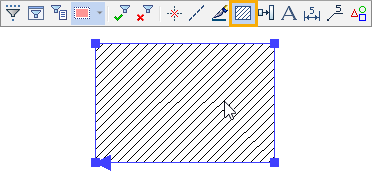

Если фильтр определенного типа элементов (например, штриховки) активен, то в 2D или 3D окне можно будет выбирать элементы этого типа.

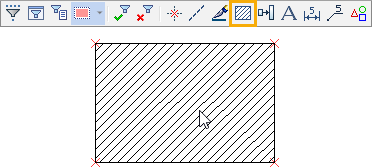

Если же кнопка фильтра этого типа не активна, то возможность выбирать объекты этого типа пропадёт.
Чтобы активировать или деактивировать фильтры всех типов сразу, можно воспользоваться следующими опциями:
<Alt>+<Num+> |
Выбирать элементы всех типов |
|
<Alt>+<Num-> |
Отменить выбор элементов всех типов |
Набор возможных фильтров зависит от активного окна - в 3D окне вне режима черчения на активной РП доступны фильтры типа 3D элементов, в 2D окне и в режиме черчения на активной РП - фильтры типа 2D элементов. При этом в режиме ожидания команды доступны все типы соответствующих элементов, а при запущенных командах - только те типы, выбор которых возможен в данный момент в текущей команде.
Кроме того, при запущенных командах в 3D окне вне режима черчения на активной РП доступны фильтры типа геометрии, а в 2D окне и в режиме черчения на активной РП - 2D привязки.
