Проверка контуров

Вызов команды:

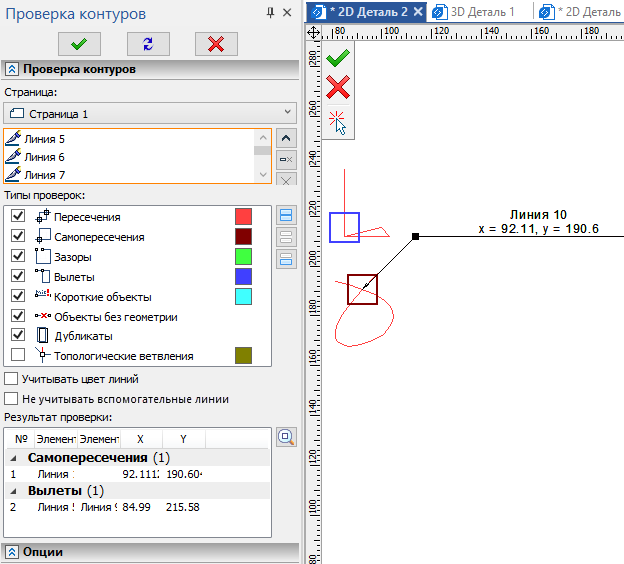

Команда предназначена для проверки на ошибки контуров, образованных линиями изображения на активной рабочей плоскости, странице чертежа или активном чертёжном виде. Полезно использовать данную команду на активной РП для проверки контуров, по которым будут потом созданы 3D профили. При работе с чертежом можно выбрать Страницу для проверки в выпадающем списке, расположенном в верхней части окна параметров команды. Если чертёжные виды не активированы, то проверяются только элементы не принадлежащие видам. Если активирован какой-либо чертёжный вид, то проверяется только содержимое этого вида. При работе с 3D сценой в выпадающем списке Страница доступны все имеющиеся рабочие плоскости. Выбор плоскости в списке активирует её. При работе на активной рабочей плоскости текущая РП автоматически выбирается в данном списке, и переключение на другую РП невозможно.

Под выпадающим списком Страница расположен список проверяемых линий. После запуска команды линии добавляются в список по нажатию . Если в момент запуска команды уже выбраны линии изображения, то они автоматически добавляются в список проверяемых линий. При запуске проверки без выбора линий проверяются все доступные линии изображения. Управление списком проверяемых линий осуществляется с помощью кнопок Развернуть , Свернуть , Удалить элемент из списка , Очистить

Ниже в окне параметров команды доступны следующие Типы проверок:

Пересечения
Обнаруживает пересечения разных линий друг с другом.

Самопересечения
Обнаруживает пересечения линии с самой собой.

Зазоры
Обнаруживает зазоры между соседними линиями, если величина зазора попадает в заданный диапазон.

Вылеты
Обнаруживает частично совпадающие линии.

Короткие объекты
Обнаруживает линии, длина которых попадает в заданный диапазон.

Объекты без геометрии
Обнаруживает объекты, геометрия которых не может быть построена. Например, если дуга была построена по трём узлам, а в результате дальнейшего редактирования узлы оказались лежащими на одной прямой, такая дуга будет объектом без геометрии.

Дубликаты
Обнаруживает полностью совпадающие линии.

Топологические ветвления
Обнаруживает точки, из которых исходит более двух линий.

Для части типов справа отображается поле с образцом цвета. Этим цветом будут обведены на чертеже/РП результаты соответствующего типа проверки. Цвета можно настроить вручную в установках системы (Установки > Цвета > Проверка контуров). Проверка проводится для тех типов, флаги которых установлены в списке. Флаги можно устанавливать/снимать, непосредственно нажимая на них, или с помощью кнопок, расположенных справа от списка ( Выбрать всё, Снять выбор, Инвертировать выбор).

Под списком типов проверок доступны следующие флаги:

•Учитывать цвет линий
По умолчанию данный флаг снят. Если его установить, то Пересечения, Зазоры, Вылеты и Топологические ветвления между линиями разного цвета не будут учитываться при проверке.

•Не учитывать вспомогательные линии
По умолчанию данный флаг установлен. В результате вспомогательные линии не учитываются при проверке. При снятом флаге учитываются все выбранные линии, независимо от того, являются ли они вспомогательными.

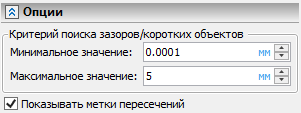

На вкладке Опции окна параметров команды доступны следующие элементы управления:



•Критерий поиска зазоров/коротких объектов
Зазоры и Короткие объекты ищутся в диапазоне от Минимального до Максимального значения. Минимальное значение входит в диапазон, максимальное - нет.

•Показывать метки пересечений
Если установить этот флаг, то в результате проверки на чертеже/РП будут показаны выноски от точек найденных пересечений. Текст выноски содержит имена пересекающихся линий и координаты точки. Точность отображения координат определяется параметрами документа (Параметры документа > Страница > Вид > Линейные > Точность).

Установите желаемые параметры проверки и нажмите , <Ctrl>+<Enter> или <Enter>. В поле Результат проверки появится список найденных результатов. Результаты в списке сгруппированы по типам проверки. Можно свернуть группу результатов, нажав на кнопку слева от её названия. Кнопка сменит вид на . Повторное нажатие снова развернет группу. Количество входящих в группу результатов отображается в скобках справа от её названия. Для каждого найденного результата в списке отображаются порядковый номер (№), имена образующих его линий (Элемент 1, Элемент 2), а также координаты (X и Y) там, где это применимо. Для зазоров и вылетов отображаются координаты крайней точки одной из линий, для пересечений и самопересечений - координаты точки пересечения, для топологических ветвлений - координаты точки разветвления. Результаты в списке можно выбирать с помощью . При выборе результата в списке образующие его линии выбираются на чертеже/РП, а обводка результата (при наличии таковой) меняет цвет на розовый. С помощью кнопки Показать крупнее, расположенной справа от списка, можно навести камеру на выбранный результат.



После того как проверка произведена, можно изменить параметры команды и запустить проверку снова (, <Ctrl>+<Enter> или <Enter>), либо выйти из команды (, , <Esc>, <Shift>+<Esc>, <X>).
