Манипуляторы размера

При выборе размера на чертеже или в 3D сцене, а также при наведении курсора на размер на чертеже, отображаются маркеры, манипуляторы и кнопки быстрого редактирования. Нажав на манипуляторе или кнопке можно быстро выполнить то или иное действие с размером. Манипуляторы имеют вид маленьких окружностей и меняют цвет на оранжевый при наведении на них курсора мыши. Кнопки имеют разный вид в зависимости от назначения.

Отображение кнопок быстрого редактирования можно отключить, сняв флаг Показывать панель инструментов, расположенный в окне параметров команды Размер на вкладке Опции. Манипуляторы и маркеры отображаются независимо от состояния данного флага.

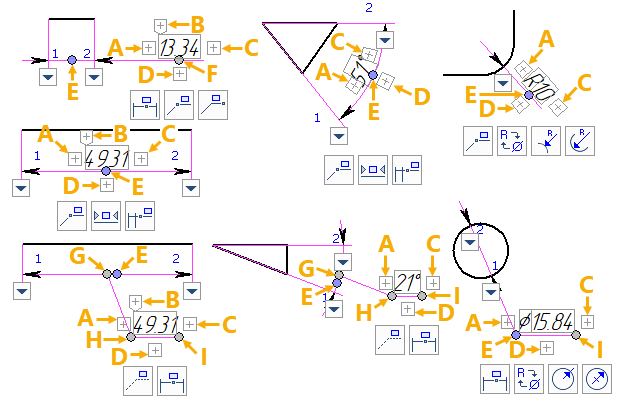

10S_DimensionManip

	1	Маркер начальной точки измерения
	2	Маркер конечной точки измерения
A		Добавить текст до значения Вызывает панель ввода текста Подробнее см. Текстовые строки в размере
B		Добавить знак размера Вызывает панель выбора знака Подробнее см. Стиль размера
C		Добавить текст после значения Вызывает панель ввода текста Подробнее см. Текстовые строки в размере
D		Добавить текст под значением Вызывает панель ввода текста Подробнее см. Текстовые строки в размере
E		Изменить положение размерной линии
F		Изменить длину продолжения размерной линии
G		Изменить положение выноски к полке
H		Изменить положение полки выноски
I		Изменить длину полки выноски
При использовании манипуляторов и можно пользоваться объектными привязками. При привязке манипулятора непосредственно к точке создаётся ассоциативная связь между выбранной точкой и элементом размера, определяемым этим манипулятором, т.е. при последующих перемещениях выбранной точки вместе с ней переместится и элемент размера. Для разрушения такой связи необходимо переместить манипулятор в другое место или воспользоваться опцией автоменю <K> Разрушить привязку
		Изменить вид стрелки Вызывает панель параметров стрелки Подробнее см. Стрелки размера
		Центрировать размер Устанавливает значение размера по центру размерной линии
		Задать выноску/Убрать полку Добавляет выноску, являющуюся продолжением размерной линии, либо удаляет полку такой выноски
		Задать полку Добавляет полку к выноске, являющейся продолжением размерной линии
		Размер на полке Добавляет полку с отдельной выноской, не являющейся продолжением размерной линии
		Скрыть полку Скрывает полку с отдельной выноской, не являющейся продолжением размерной линии
		Убрать выноску/Убрать размер на полке Убирает любые полки и выноски
		Преобразовать в радиус/Преобразовать в диаметр Позволяет переключаться между радиусом и диаметром для радиальных размеров
		Снаружи окружности Устанавливает стрелку размера-радиуса снаружи выбранной окружности в точке, ближайшей ко значению размера
		Изнутри окружности Устанавливает стрелку размера-радиуса изнутри выбранной окружности в точке, ближайшей ко значению размера
		К противоположному краю Устанавливает стрелку размера-радиуса изнутри выбранной окружности в точке, наиболее удалённой от значения размера
		С одной стрелкой Переключает размерную линию размера-диаметра в режим, аналогичный радиусу, когда отображается только линия от центра окружности до точки, ближайшей ко значению размера
		С засечкой Переключает размерную линию размера-диаметра в режим, аналогичный предыдущему, но с выступом размерной линии за центр окружности
		С двумя стрелками Переключает размерную линию размера-диаметра в обычный режим с двумя стрелками

Помимо перечисленных выше манипуляторов, общих для размеров различных видов, некоторые виды размеров имеют свои специфические манипуляторы, описанные в разделах, посвящённых способам создания таких размеров.

Панели ввода текста, выбора символа и параметров стрелки можно перемещать. Для этого необходимо навести курсор на левую часть панели . Возле курсора появится иконка , символизирующая перемещение, после чего можно перетягивать панель с зажатой .

Кроме того, при нажатии на значении размера появляется панель ввода в которой можно ввести новое значение с клавиатуры. По умолчанию в установках системы включена опция Устанавливать параметр "Управляющий" при редактировании (Установки > Ограничения и размеры > Автоматически создавать размеры). Вследствие этого, любой 2D размер автоматически становится управляющим при редактировании его значения таким образом. Панель ввода значения также можно перетягивать, наведя курсор на левую часть . Вид курсора при этом меняется на .
