Пример пользовательского шаблона линии изображения

Предыдущая страницаВ началоСледующая страница

Рассмотрим пример создания линии на основе пользовательского шаблона. Создадим шаблон линии, показанной на рисунке.

10S_CustomLineExapmle

1 - Начало, 2 - Линия, 3 - Знак, 4 - Промежуток, 5 - Окончание



Для создания шаблона создадим новый 2D чертёж.

Описание каждого элемента линии необходимо разместить на отдельной странице документа. Для удобства работы можно переименовать страницы в соответствии с их назначением.

Для создания и переименования страниц документа используется команда Страницы.

При создании шаблона линии можно использовать как линии эскиза, так и линии изображения, привязанные к линиям построения. Линии могут быть разного типа, цвета или толщины.

Начнём создание шаблона линии с элемента Знак. Точки, в которых эта часть будет присоединяться к соседним отрезкам линии, обозначаются именованными узлами CenterStart и CenterEnd.

10S_CustomLineSymbol110S_CustomLineSymbol2

Задать имя 2D элемента можно с помощью команды ElementName20x20 Имя элемента, доступной в контекстном меню элемента. Кроме того, задать имя для узла можно с помощью команды Изменить узел, для пути – с помощью команды Изменить построения, воспользовавшись опцией автоменю для задания имени.

Далее необходимо решить, требуется ли задавать путь для штриховок. Допустим, наша линия может быть в дальнейшем использована при создании штриховок, и при этом требуется, чтобы контур штриховки или заливки соответствовал профилю нашей линии. Для этого создадим именованный путь CenterPolyline, начинающийся и заканчивающийся в именованных узлах CenterStart и CenterEnd, и точно повторяющий форму элемента линии.

10S_CustomLineSymbol3

Затем создадим чертёж элемента Промежуток. Точки, в которых эта часть будет присоединяться к соседним отрезкам линии, обозначаются именованными узлами Start и End. Также создадим для Промежутка контур путь штриховки с именем Polyline.

10S_CustomLineSpace110S_CustomLineSpace2 10S_CustomLineSpace3

Элемент Линия обозначается узлами LineStart и LineEnd, соединёнными прямой линией изображения.

10S_CustomLineLine110S_CustomLineLine2

Аналогично на отдельных страницах шаблона создаём описания окончания и начала линии, как показано на рисунке. Для создания заливки необходимо использовать штриховку.

Дополнительные пути для штриховок создавать не будем. В этом случае контур штриховки, ограниченной линией данного типа, будет проходить по прямым, соединяющим граничные узлы данных элементов линии.

10S_CustomLineStart110S_CustomLineStart210S_CustomLineHead110S_CustomLineHead2

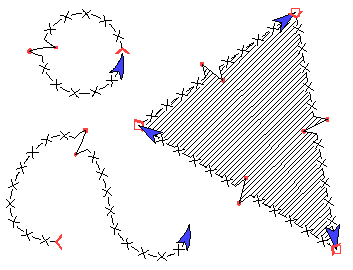

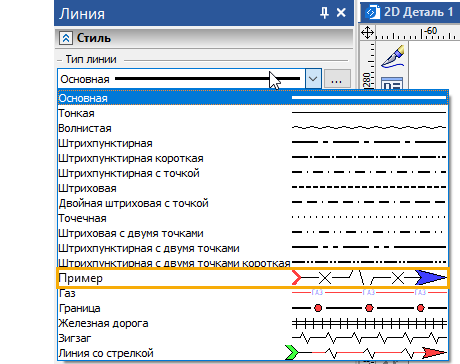

Сохраним созданный шаблон под именем Пример в папку LinePatterns, перезапустим T-FLEX CAD и используем созданный тип линий изображения.

10_CustomLineExample1 10S_CustomLineExample2
