Параметры разрывов проекций и чертёжных видов

Предыдущая страницаВ началоСледующая страница

Каждый разрыв заносится в список в разделе Разрывы в окне параметров.

22_BreakParameters

Разрывы можно выбирать в списке с помощью mouse left. Справа от списка расположены кнопки, позволяющие BreakVerticalAdd21x20 Добавить вертикальный разрыв, BreakHorizontalAdd21x20 Добавить горизонтальный разрыв, Delete21x20 Удалить выбранный разрыв, DeleteAll21x20 Удалить всё. Новые разрывы можно также добавить с помощью аналогичных опций автоменю. Выбранный разрыв можно также удалить с помощью клавиши <Del>. Для каждого разрыва в списке отображается иконка, символизирующая тип разрыва (BreakVertical18x18 - вертикальный, BreakHorizontal18x18 - горизонтальный), а также следующие параметры:

Начало
Положение границы, ближней к началу отсчёта.

Конец
Положение границы, дальней от начала отсчёта.

Значения параметров Начало и Конец определяются, когда пользователь указывает зону разрыва при помощи мышки. Также можно ввести значения с клавиатуры, выбрав разрыв в списке и воспользовавшись полями ввода данных параметров, расположенными под списком. Значения могут быть заданы переменными, тогда после числового значения в квадратных скобках указывается имя переменной. Единицы измерения данных параметров определяются параметром Измерения, а направление и начало отсчета - параметрами привязки (см. ниже).

Под полями ввода параметров Начало и Конец, индивидуальных для каждого отдельного разрыва, отображаются следующие параметры, общие для всех разрывов текущей проекции:

Измерения
Единицы измерения положения разрывов. В выпадающем списке доступны следующие опции:

oПроценты
Положение измеряется в процентах от габаритов проекции.

oЛинейные
Положение измеряется в абсолютных единицах длины, установленных в Параметрах документа для текущей страницы чертежа (по умолчанию в миллиметрах).

Привязка по горизонтали
Определяет направление и начало отсчета положения горизонтальных разрывов. В выпадающем списке доступны следующие опции:

oTextAlignLeft20x20 Снизу (по умолчанию)
Отсчет ведется от нижнего края проекции вверх.

oTextAlignCenter20x20 Центр
Отсчёт ведётся от центра проекции вверх.

oTextAlignRight20x20 Сверху
Отсчёт ведётся от верхнего края проекции вниз.

Привязка по вертикали
Определяет направление и начало отсчета положения вертикальных разрывов. В выпадающем списке доступны следующие опции:

oTextAlignLeft20x20 Слева (по умолчанию)
Отсчет ведется от левого края проекции вправо.

oTextAlignCenter20x20 Центр
Отсчёт ведётся от центра проекции вправо.

oTextAlignRight20x20 Справа
Отсчёт ведётся от правого края проекции влево.

Угол
По умолчанию разрывы создаются вертикально и горизонтально. Для создания наклонных разрывов следует задать угол наклона. Угол задаётся либо вводом значения в поле Угол, либо с помощью автоменю.

Прямая направления
При редактировании разрывов можно задать угол поворота, установив стрелку маркера базовой точки параллельно прямой линии построения. В таком случае значение в поле Угол будет недоступно для редактирования, а в поле Прямая направления будет отображаться иконка и имя выбранной прямой. Для отмены привязки к прямой воспользуйтесь кнопкой Clear Очистить, расположенной в правой части поля. При отмене привязки угол возвращается к нулевому значению.

 22_BreakAngleLine

Расстояние
Расстояние между соседними разорванными частями.

Длина выносных линий
По умолчанию данный флаг снят, и на проекции отображается только та часть линии разрыва, которая непосредственно пересекается с телом, а для чертежных видов, не связанных с 3D моделью, линии разрыва рисуются до пересечения с крайними линиями изображения. При установленном флаге линии разрыва выступают за края тела или за крайние линии изображения на расстояние, указанной в поле справа от флага.

Не сдвигать разрывы

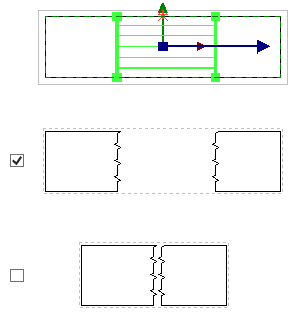

По умолчанию данный флаг снят, и разорванные части проекции сдвигаются друг к другу, так, чтобы расстояние между ними соответствовало значению параметра Расстояние. При установленном флаге части проекции, оставшиеся после применения разрывов, не изменяют своего положения.

 22S_BreaksShift

Линии разрыва
В выпадающем списке можно выбрать тип линий разрыва (Тонкая с зигзагами, Тонкая волнистая, Тонкая штрихпунктирная).

22S_BreaksZigZag

22S_BreaksWave

22S_BreaksDashDot

С зигзагами

Волнистая

Штрихпунктирная

T - Период, A - Амплитуда, D - Расстояние

Чем сложнее линия разрыва, тем дольше происходит регенерация проекции с разрывом.

Толщина
Толщина линий разрыва в абсолютных единицах длины, установленных в Параметрах документа для текущей страницы чертежа (по умолчанию в миллиметрах).

Цвет
По умолчанию данный флаг снят, и линии разрыва имеют чёрный цвет. При установленном флаге можно выбрать цвет из выпадающего списка или из каталога как описано в главе Цвет.

Амплитуда
Геометрический смысл данного параметра показан на рисунке выше. Данный параметр недоступен для штрихпунктирной линии.

Период
Геометрический смысл данного параметра показан на рисунке выше. Данный параметр недоступен для штрихпунктирной линии.
