Пример работы с составом изделия > Изменение способа включения фрагмента в состав изделия

В данной главе описан шестой шаг примера работы с составом изделия. Для лучшего понимания приведенной информации рекомендуется выполнять все шаги последовательно.

Для выбора фрагментов, данные которых следует включать в окно состава изделия, нужно воспользоваться командой Включение фрагментов в состав изделия.

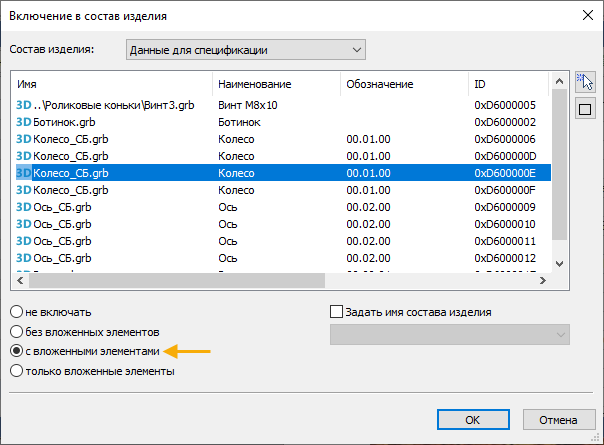

В диалоговом окне команды перечислены все входящие в сборку фрагменты. Для каждого из них можно выбрать один из четырёх способов включения данных в состав изделия.

Выбранные в этом окне фрагменты подсвечиваются в 3D окне.

Выберем одно из колёс роликовых коньков в списке. Каждое колесо является сборочной единицей, которая состоит из колеса, втулки и двух подшипников. Сейчас данные об этих фрагментах не отображаются в составе изделия. Чтобы включить данные этих фрагментов в состав изделия, изменим способ включения на С вложенными элементами и нажмём ОК.

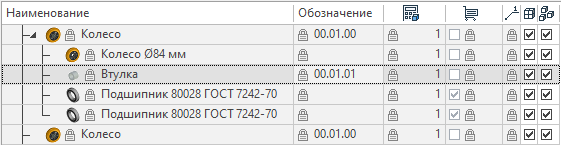

После нажатия кнопки Обновить все вложенные фрагменты сборки отобразятся в окне Состав изделия.
