Границы проекции

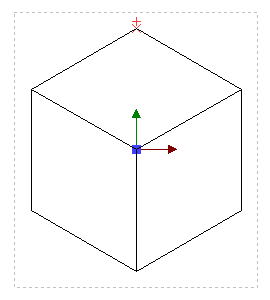

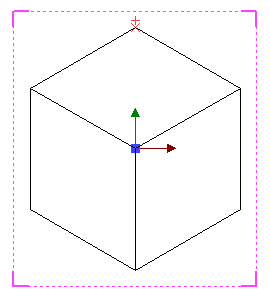

Границы проекции отображаются пунктирной линией в виде прямоугольного контура. По умолчанию границы неактивной проекции светло-серые, а активной - розовые. Данные цвета можно изменить в Установках системы на вкладке Цвета.

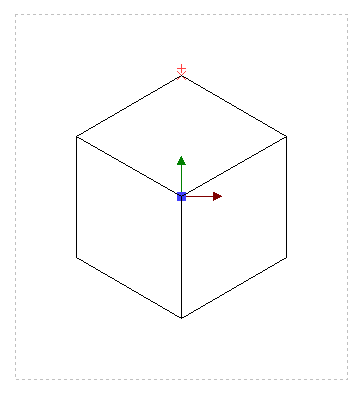

Границы очерчивают область, в пределах которой проекцию можно выделять и активировать при помощи мыши. Они не выводятся на печать. В целом, границы проекции работают аналогично границам обычных чертёжных видов. Однако, в отличие от них, при создании проекции границы задаются автоматически. Величина отступа границ от линии изображения проекции берётся из Параметров документа. При необходимости её можно изменить (Параметры документа > Лист > Проекционный вид > Расширение границ проекции). Добавление пользователем дополнительных линий изображения после генерации проекции не влияет на границы.
