Вставка текста из словаря T-FLEX DOCs в чертежи T-FLEX CAD

В режиме интеграции с T‑FLEX DOCs можно вставлять в документы T-FLEX CAD тексты из словаря T‑FLEX DOCs или из любого другого справочника T‑FLEX DOCs.

Для этого необходимо выполнить следующую последовательность действий:

1.Вызвать команду Текст и разместить на чертеже текст любого типа, кроме строчного (после размещения текста на чертеже автоматически запустится режим редактирования содержимого этого текста); либо запустить команду редактирования для существующего текста любого типа, кроме строчного, и войти в режим редактирования его содержимого.

2.В режиме редактирования содержимого текста вызвать команду Словарь T‑FLEX DOCs. При редактировании содержимого в 2D окне или 3D окне эта команда может быть вызвана из автоменю:

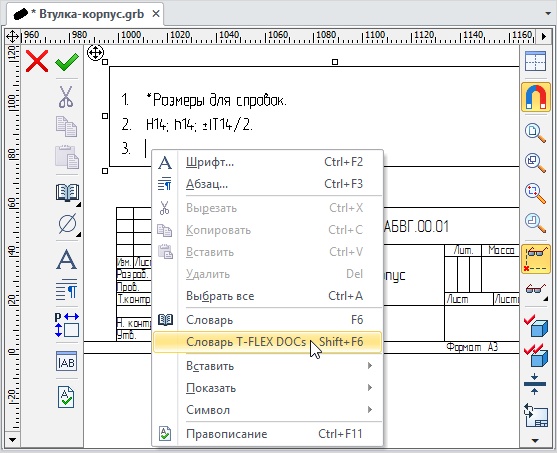

Также команда доступна в контекстном меню содержимого текста: Словарь T‑FLEX DOCs <Shift>+<F6>.

При редактировании содержимого текста в редакторе эта команда доступна на панели инструментов Стандартная, а также в выпадающем меню (Вставка > Текст из словаря DOCs...).

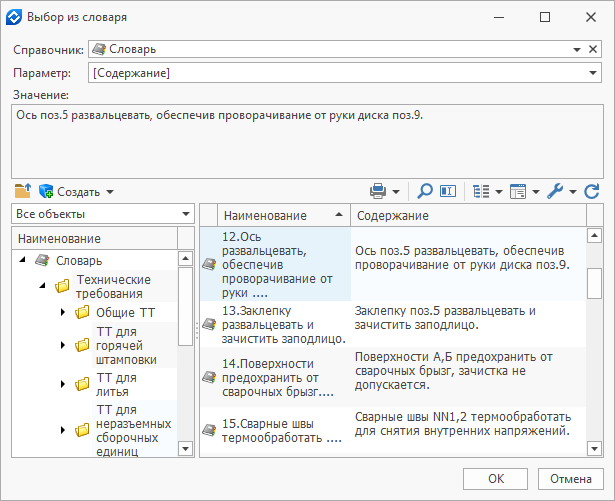

3.В открывшемся окне в поле Справочник выбрать справочник T‑FLEX DOCs, который будет служить источником вставки текста.

По умолчанию в диалоге выбирается справочник T‑FLEX DOCs Словарь, специально предназначенный для хранения и классификации используемых в чертежах надписей.

4.В поле Параметр указать параметр объекта справочника, значение которого будет передаваться в T‑FLEX CAD.

5.В нижней части окна выбрать нужный объект справочника.

После вставки текста в чертёж его связь с источником данных (справочником) не поддерживается. Следовательно, при изменении значений параметров объектов в T‑FLEX DOCs созданные на их основе надписи чертежей не изменяются. По этой же причине для редактирования таких чертежей не требуется наличия T‑FLEX DOCs на компьютере пользователя.
