Создание ревизии объекта T-FLEX DOCs

В T-FLEX CAD в режиме интеграции доступны следующие способы создания ревизии элемента, сохранённого в справочнике Электронная структура изделия:

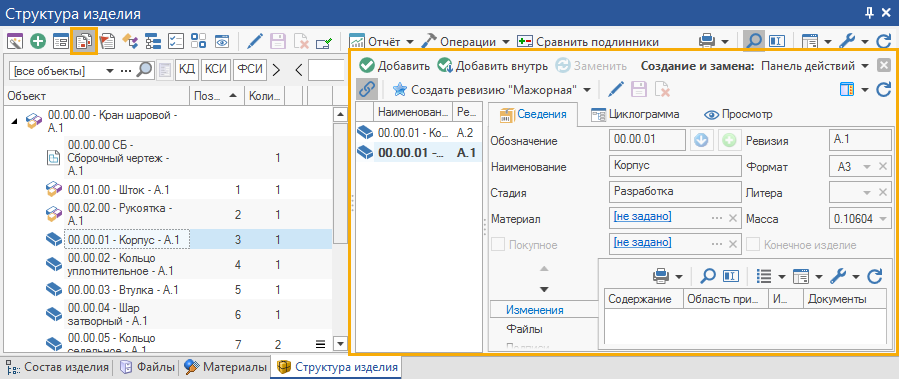

•С помощью панели Ревизии, вызываемой из панели инструментов в окне справочника Электронная структура изделия.

Создание ревизии в CAD данным способом осуществляется так же, как и в DOCs. Подробная информация доступна в справке DOCs.

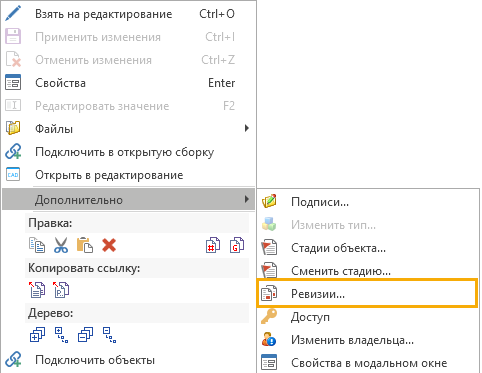

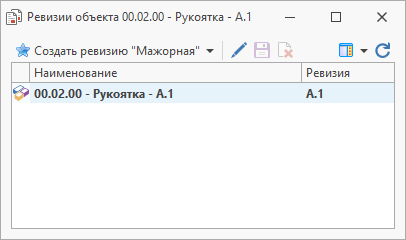

•С помощью окна Ревизии объекта, вызываемого из контекстного меню объекта справочника Электронная структура изделия.

Создание ревизии в CAD данным способом осуществляется так же, как и в DOCs. Подробная информация доступна в справке DOCs.

•С помощью команды Создать ревизию.

Команда создаёт новую ревизию открытого в данный момент в T-FLEX CAD объекта справочника Электронная структура изделия. Если в CAD открыт документ, не имеющий записи в справочнике Электронная структура изделия, то команда недоступна. Если объект открыт вне контекста его родительской сборки, то старая ревизия останется в составе этой сборки. Если объект открыт в контексте сборки , то старая ревизия заменяется в сборке на новую в момент выхода из контекста с сохранением изменений .

После вызова команды появляется окно, в котором необходимо выбрать тип создаваемой ревизии: Мажорная (меняется буква ревизии) или Минорная (меняется номер ревизии).

После выбора типа ревизии нажмите ОК. Появится окно выбора состава изделия для сохранения в T-FLEX DOCs. Далее сохранение состава для новой ревизии происходит аналогично первоначальному сохранению состава изделия. Если при сохранении состава не выбирать родительский объект, то новая ревизия будет добавлена на верхний уровень справочника Электронная структура изделия. Если объект был открыт в контексте сборки, то в момент выхода из контекста с сохранением изменений созданная ревизия переместится с верхнего уровня справочника в состав родительской сборки. Если же при сохранении состава был выбран родительский объект, отличный от сборки, в контексте которой производится создание ревизии, то в момент выхода из контекста с сохранением изменений новая ревизия копируется в текущую сборку с заменой старой ревизии.
