Придание толщины 3D профилю

Вид плоского профиля любого типа можно изменить, используя параметры придания толщины.

Данный функционал предполагает построение эквидистантных линий к базовым линиям контура профиля, на основе которых строится уже новый, утолщённый контур. Изменение геометрии контура легко заметить по полученному на его основе твёрдому телу.

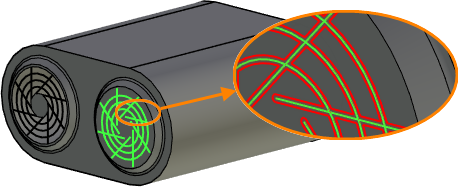

Функционал позволяет решить проблему создания 3D профиля на основе самопересекающихся или ветвящихся 2D элементов. Если толщина не была придана такому профилю, то при подтверждении его создания система предлагает придать толщину для получения корректных результатов.

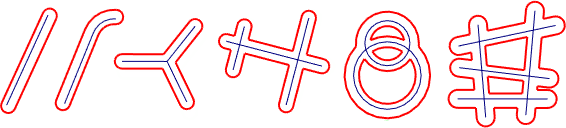

Способы придания толщины

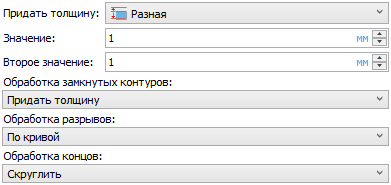

Формально способ построения эквидистантных линий определяется вариантом придания толщины. В поле Придать толщину доступны следующие варианты:

• Нет
Придание толщины не осуществляется.

• Наружу
Внутрь
Эквидистантные линии строятся только с одной стороны от линий исходного контура на расстоянии, задаваемом в поле Значение; для замкнутых контуров направление (относительно исходных линий), в котором будет строиться эквидистанта, определяется выбранным режимом (т.е. снаружи или внутри исходного контура); для разомкнутых – выбирается системой произвольно.

• Симметрично
Эквидистантные линии строятся с обеих сторон от линий исходного контура на одинаковом расстоянии, задаваемом в поле Значение;

• Симметрично - общая ширина
Эквидистантные линии строятся с обеих сторон от линий исходного контура на одинаковом расстоянии, равном половине заданного Значения;

• Разная
Эквидистантные линии строятся также с обеих сторон от линий исходного контура, но на разном расстоянии. Значение откладывается наружу, Второе значение - внутрь.


На практике, помимо способа придания толщины, на построение эквидистантных линий влияет вид исходного контура – наличие в нём самопересечений или ветвления линий, а также замкнутых областей. Например, контуру, имеющему самопересечение или ветвление линий, в большинстве случаев невозможно придать разную толщину в двух направлениях. Для подобного контура недопустимо использовать варианты Наружу или Внутрь. Результат применения к нему варианта Разная будет дополнительно зависеть от наличия в нём замкнутых областей. Если таких областей в исходном контуре профиля нет, то применение данного варианта придания толщины будет давать результат, аналогичный варианту Симметрично, т.е. эквидистанты с любой стороны от линий исходного контура будут построены с одинаковым значением смещения (второе заданное значение будет игнорироваться). Если же контур, имеющий самопересечения или ветвления, содержит замкнутые области, то внутренние эквидистанты (создаваемые внутри замкнутых областей) откладываются с одним значением смещения, а внешние (т.е. все остальные) – с другим заданным значением смещения.

Обработка замкнутых контуров

Если 3D профиль представляет собой набор непересекающихся незамкнутых и замкнутых контуров, то для последних доступен выбор варианта обработки:

•Замыкать область – контур представляет собой область, ограниченную исходными линиями;

•Придать толщину – контур формируется на основе эквидистант к исходным линиям.



Обработка разрывов

Между линиями эквидистантного контура в процессе формирования образуются разрывы. Доступны следующие варианты их обработки:

•Скруглить – между конечными точками соседних сегментов создаваемого контура строится скругление;

•По прямой – к соседним сегментам создаваемого контура в конечных точках строятся касательные прямые;

•По кривой – соседние сегменты создаваемого контура продлеваются в соответствии с их геометрией до пересечения.



Обработка концов

При утолщении незамкнутого контура концы линий, соответствующие свободным концам исходных линий контура, могут быть соединены двумя способами:

•Скруглить – концы эквидистантных линий объединяются дугой окружности;

•По прямой – концы эквидистантных линий объединяются прямой.
