Отсечение

Операция переведена на новый тип диалогов.

Теперь можно быстро выбрать между тремя типами отсечения – Отсечение, Рассечение, Рассечение с разделением.

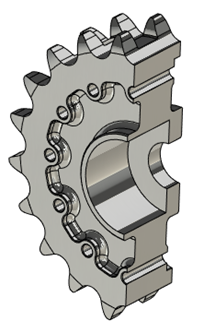

Отсечение – стандартный тип отсечения, используемый в предыдущих версиях T-FLEX CAD.

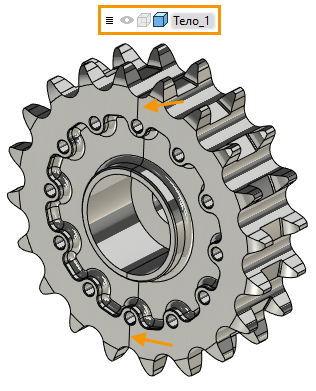

Рассечение – новый тип отсечения, в котором объект рассекается по выбранному типу секущих элементов, при этом остается в виде одного результирующего тела.

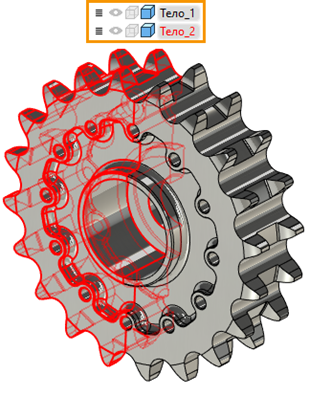

Рассечение с разделением – тип отсечения, в котором объект также рассекается по выбранному типу секущих элементов, но при этом разделяется на несколько разных тел.

Подобная операция была в 16 версии T-FLEX CAD, когда при выполнении операции создавались две независимые друг от друга операции отсечения. Теперь создается новая операция рассечения и ее изменение повлияет на все созданные им тела.

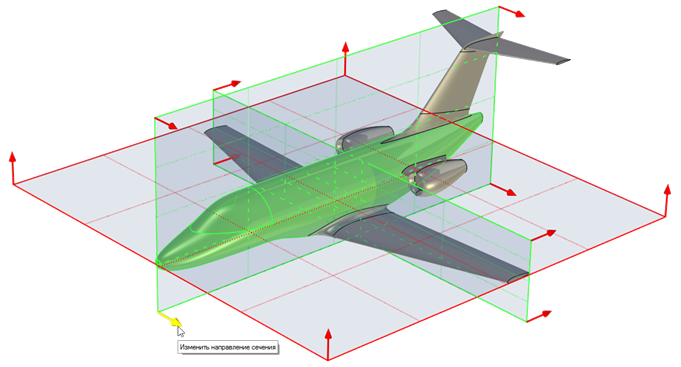

При выборе нескольких рассекающих поверхностей результатом операции будет множество тел.

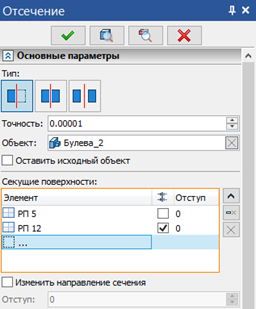

В панели фильтров теперь можно быстро выбирать варианты секущих элементов: 3D Сечения, Рабочие плоскости, Профили/Пути. По умолчанию активны все варианты секущих элементов.

Диалог позволяет для каждой рассекающей рабочей плоскости или поверхности задать смещение. Можно удалить или добавить рассекающий элемент выбранного типа.

Добавлена возможность оставить исходный объект.

Добавлен параметр Точность. В случае, если расстояние между рассекающими элементами меньше точности – рассечение будет игнорироваться.
