Экспорт чертежей и моделей

Вызов команды:

Пиктограмма

Лента

Файл > Экспорт

Листовой металл (2D) > Экспорт > Экспорт

Клавиатура

Текстовое меню

<EX>,

Файл > Экспорт

Команда также доступна на панели быстрого доступа.

T-FLEX CAD позволяет экспортировать свои 2D чертежи и 3D модели в следующие форматы:

Только для 2D чертежей

•Windows Metafiles (*.wmf);

•Enhanced Windows Metafiles (*.emf);

•Файл AutoCAD (*.dwg);

•Файл AutoCAD DXF (*.dxf);

•Файл AutoCAD DXB (*.dxb);

•Метафайлы Т-FLEX CAD (*.bmf);

•Метафайлы T-FLEX CAD с удалением невидимых линий (*.bmf).

Для 2D чертежей и 3D моделей

•Растровое изображение (*.bmp, *.jpg, *.gif, * tif, *.tiff, *.png),

•Файлы формата PDF (*.pdf).

Только для 3D моделей

3D документы

•Файл Parasolid (*.x_t, *.xmt_txt);

•Бинарный файл Parasolid (*.x_b, *.xmt_bin);

•STEP (*.stp, *.step);

•IGES ЗD (*.igs, *.iges);

•JT (*.jt);

•ACIS (*.sat, *.sab);

•Формат RGK Zip (*.RGK_ZIP);

•Формат RGK (*.RGK_XML);

•Файлы формата PRC (*prc);

•Файлы RGP (*.RGP).

Сеточная геометрия

•Файл AutoCAD DXF 3D (*.dxf);

•Стереолитография (*.stl);

•Файлы PLY (*.ply);

•Файлы формата OBJ (*.obj);

•Файлы VRML 2.0 (*.wrl);

•Файлы формата U3D (*.u3d);

•Файлы X3D (*.x3d);

•POV-Ray (*.pov);

•Файлы формата Open Inventor (*.iv);

•Rhino Model (*.3dm);

•IFC (*.ifc);

•3MF (*.3mf);

•Файлы сцены T-FLEX - TF3D (*.tf3d);

•GLTF (*.gltf, *.gld);

•Файлы системы «EULER» (*.ect).

При переносе моделей из T-FLEX CAD в другие системы и из других систем в T-FLEX CAD настоятельно рекомендуется, при наличии выбора между форматами IGES и STEP, использовать формат STEP как более развитый.

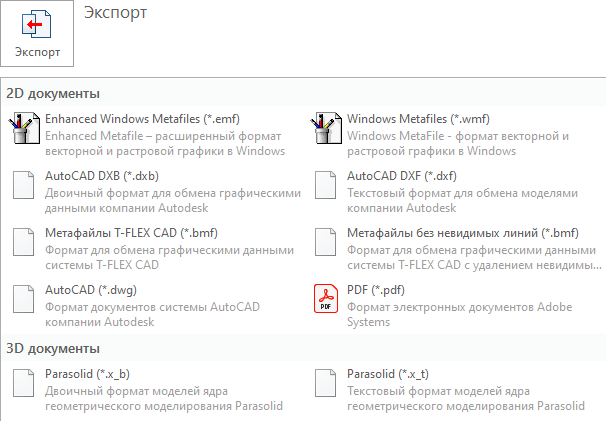

Выберите требуемый формат и нажмите кнопку Экспорт в верхней части окна.

После вызова команды, в системном окне Параметры отобразятся соответствующие параметры для экспорта форматов.

31Export1

В зависимости от выбранного формата экспорта далее либо сразу происходит сохранение файла (форматы Windows Metafiles, Enhanced Windows Metafiles, метафайлы Т-FLEX CAD, метафайлы без удаления невидимых линий), либо требуется задать дополнительные параметры, описанные в подразделах данного раздела.

Экспорт полигональных сеточных форматов

Когда модели экспортируются в полигональные сеточные форматы, их геометрическая форма преобразуется в набор треугольных элементов. Можно задавать точность полигональной модели. При повышении точности увеличивается число треугольников и размер конечного файла.

Основные темы в этом разделе:

•Экспорт в AutoCAD (DXF, DXB, DWG)

•Экспорт растрового изображения

•Экспорт в PDF

•Экспорт в Parasolid

•Экспорт в Rhino Model

•Экспорт в STEP и IGES

•Экспорт в JT, ACIS, PRC

•Экспорт в IFC

•Экспорт в DRAGON

•Экспорт в EIA

•Экспорт в X3D, IV, VRML 2.0, TF3D, PLY, OBJ
