Объектные привязки

В T-FLEX CAD существует два режима выбора объектов:

•Обычный режим, при котором выбор элементов в командах осуществляется при помощи автоменю или клавиатуры.

•Режим объектной привязки, при котором осуществляется динамическая подсветка элементов, доступных для выбора, при наведении на них курсора. Именно этот режим установлен по умолчанию при запуске программы.

Для включения/выключения объектной привязки используется следующая команда:

Команда также доступна в верхней части панели Вид.

Типы элементов, доступных для выбора задаются в панели фильтров.

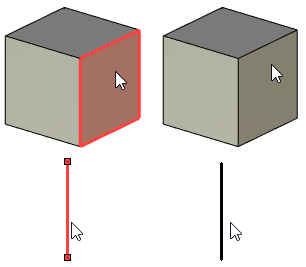

При наведении курсора элементы подсвечиваются красным. В некоторых случаях, при этом рядом с курсором также отображается символ, соответствующий типу подсвеченного элемента. После выбора цвет подсветки может измениться, в зависимости от типа объекта и предназначения выбора. Цвета подсветки можно настроить на вкладке Цвета диалога установок системы.

В некоторых 3D командах различные элементы одного типа помечаются разными цветами. Например, при выполнении операции сглаживания трёх граней необходимо задать левый, правый и средний наборы граней. В этом случае грани каждого из наборов помечаются разными цветами. Цвета, соответствующие каждому из наборов, обозначены в заголовках вкладок со списками элементов в окне параметров.

При использовании объектной привязки отображаются всплывающие подсказки по выбору элементов.
