Диалог параметров ЛСК

Параметры локальной системы координат задаются в окне диалога, вызываемом с помощью опции:

Часть параметров данного диалога являются общими для всех 3D элементов.

Другие параметры данного диалога дублируют уже описанные выше параметры окна параметров ЛСК. Поэтому ниже приведены описания только тех параметров ЛСК, которые ещё не были упомянуты.

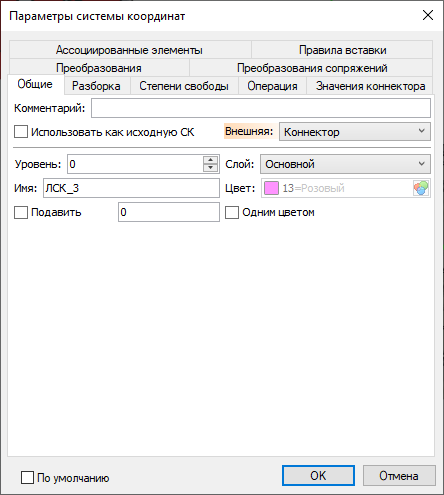

На закладке Общие можно задать следующие параметры ЛСК:

•Комментарий. Данный параметр позволяет задать текстовую строку – описание данной ЛСК. Комментарий облегчает выбор системы координат из списка используемых для привязки при нанесении 3D фрагмента.

•Одним цветом. Данный флажок отвечает за внешний вид ЛСК. Когда он снят, оси ЛСК рисуются разными цветами. Цвета осей (красный, зелёный, синий) совпадают с цветами осей глобальной системы координат. При установленном флажке ЛСК отображается одним цветом (параметр Цвет).

•Использовать как исходную СК. Позволяет использовать данную ЛСК как исходную СК фрагмента при вставке текущего документа в сборку.

•Внешняя. Регулирует видимость в сборке (см. ЛСК и работа со сборками).

•Уровень. Значение уровня видимости.

•Слой. Имя слоя, которому принадлежит система координат.

•Цвет. Цвет, которым ЛСК рисуется в 3D окне.

•Имя. По умолчанию генерируются следующие имена («ЛСК_1», «ЛСК_2» и т.д.).

•По умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.

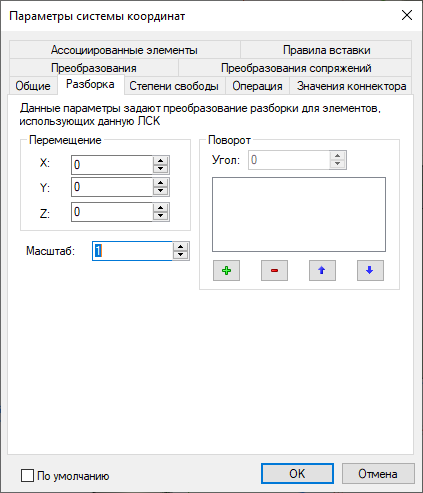

На закладке Разборка можно указать преобразования, которые будут применяться к фрагментам, привязанныи по данной ЛСК в режиме разборки (команда Разборка - Сервис > Разборка ).
