Удалить лишнее

Вызов команды:

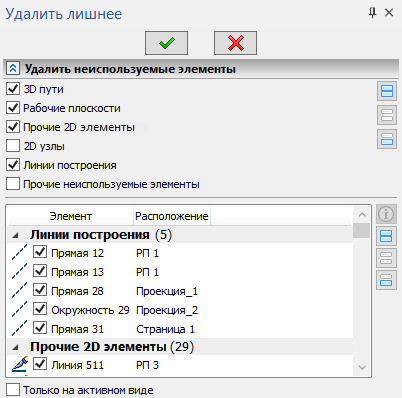

С помощью команды Удалить лишнее можно удалить все 2D или 3D элементы построения, которые не использовались для создания линий изображения 2D чертежа или операций. После вызова команды в окне Параметры появляется список неиспользуемых элементов, предлагаемых к удалению. Каждая строка списка содержит иконку типа элемента, название элемента, и флаг, с помощью которого можно управлять удалением данного элемента. Для 2D элементов также отображается Расположение, т.е. название рабочей плоскости, проекции или страницы чертежа, которой принадлежит элемент. По умолчанию флаг элемента установлен, и в этом случае элемент подлежит удалению. Если снять флаг, то элемент не будет удален. Над списком располагаются флаги по типам неиспользуемых элементов: установка или снятие флага добавляет в список удаляемых элементов или наоборот исключает из списка все неиспользуемые элементы данного типа.

Набор доступных флагов зависит от наличия неиспользуемых элементов того или иного типа в текущем файле. Могут быть доступны следующие типы элементов:

•3D узлы;

•3D пути;

•3D профили;

•Рабочие плоскости;

•2D узлы;

•Неиспользуемые 2D копии - копии, не отображаемые на чертеже, но оставшиеся в элементах модели после после уменьшения количества копий в параметрах массива;

•Линии построения;

•Прочие 2D построения;

•Невидимые переменные - выражения, у которых нет имени;

•Видимые неиспользуемые переменные - все видимые переменные не используемые в модели (кроме переменных, отмеченных как Скрытые в редакторе переменных);

•Прочие неиспользуемые элементы.

В случае с 2D построениями, неиспользуемыми считаются 2D элементы построения, на основе которых не были созданы линии изображения и другие графические элементы.

Именованные 2D построения (т.е. 2D элементы построения, которым присвоено персональное имя) не удаляются.

В случае с 3D построениями, неиспользуемыми считаются 3D элементы построения, на основе которых не построено ни одной операции.

Справа от флагов по типам элементов доступны кнопки, позволяющие Выбрать всё, Очистить всё или Инвертировать выбор применительно к набору доступных флагов.

Справа от списка удаляемых элементов доступны кнопка команды Информация о выбранном элементе, а также кнопки, позволяющие Выбрать всё, Очистить всё или Инвертировать выбор в списке элементов.



Под списком удаляемых элементов расположен флаг Только на активном виде.

Работа данного флага зависит от активного в данный момент объекта в 3D или 2D окне.

При вызове команды из 3D окна в режиме черчения на рабочей плоскости или поверхности, установка флага очистит список.

При вызове команды из 3D окна вне режима черчения на рабочей плоскости или поверхности, установка флага исключит из списка все элементы, относящиеся только к 2D окну.

При вызове команды из 2D окна при неактивных видах, установка флага очистит список.

При вызове команды из 2D окна при активном виде, установка флага исключит из списка все элементы, не относящиеся к активному виду.
