Отсоединить 3D элемент от родительских элементов

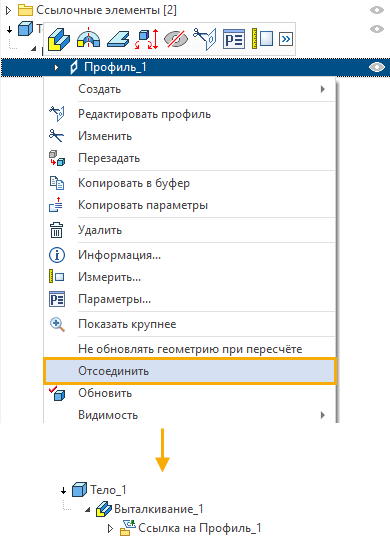

Команда Отсоединить основана на использования ссылочных элементов. Команда позволяет отсоединить модель и все её последующие построения от указанного родительского элемента. Выбранный родительский элемент при этом станет ссылочным элементом. Команду нужно вызывать из контекстного меню родительского элемента операции, в дереве 3D модели.

Созданный ссылочный элемент будет автоматически зафиксированным, т.е. недоступным для обновления при пересчёте модели или при вызове команды обновления ссылочных элементов из окна Структура сборки.

После создания ссылочного элемента (отсоединения), все предшествующие операции и построения можно удалить. В указанном примере можно удалить исходный профиль.

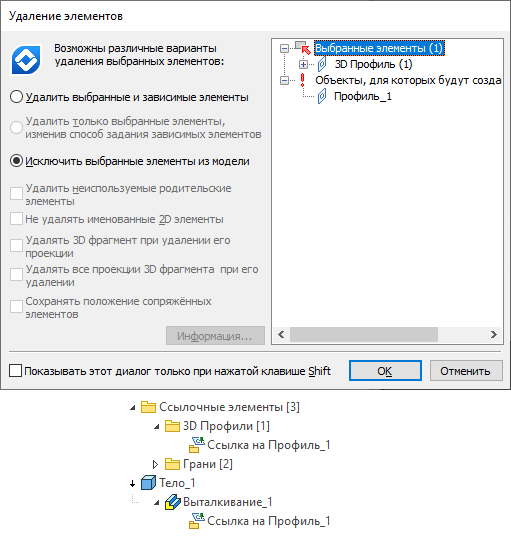

Команда отсоединения будет выполнена автоматически при вызове команды Удалить с опцией Исключить выбранные элементы из модели, в том случае, если удаляемые элементы модели невозможно исключить без потери потомков. Информация о создании ссылочных элементов при отсоединении будет указана в окне команды Удалить.
