Параметры документа |

|
Параметры документа |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Редактирование > Документ > Параметры документа |
Клавиатура |
Текстовое меню |
<ST> |
Настройка > Параметры документа |
Команда также доступна на панели быстрого доступа.
Каждый документ в T-FLEX CAD имеет свои собственные параметры. К этим параметрам относится множество различных характеристик как общего плана, например, размеры страницы чертежа, масштаб, так и касающихся отдельных элементов (стандарт размеров, толщина линий и т.д.). Параметры можно изменить в любой момент во время работы над документом. Все параметры сохраняются вместе с документом. Если создан многостраничный документ, то параметры нужно устанавливать отдельно для каждой страницы. При создании новой страницы, параметры для неё копируются с активной на данный момент страницы.
Для создания нового документа используется файл-прототип. Параметры и начальное содержимое документа копируются из прототипа. В комплект поставки T-FLEX CAD входит набор стандартных прототипов, используемых по умолчанию в различных командах. Кроме того, пользователь может создавать и использовать собственные прототипы. Подробная информация о прототипах доступна в описании команды
Сохранить как прототип.

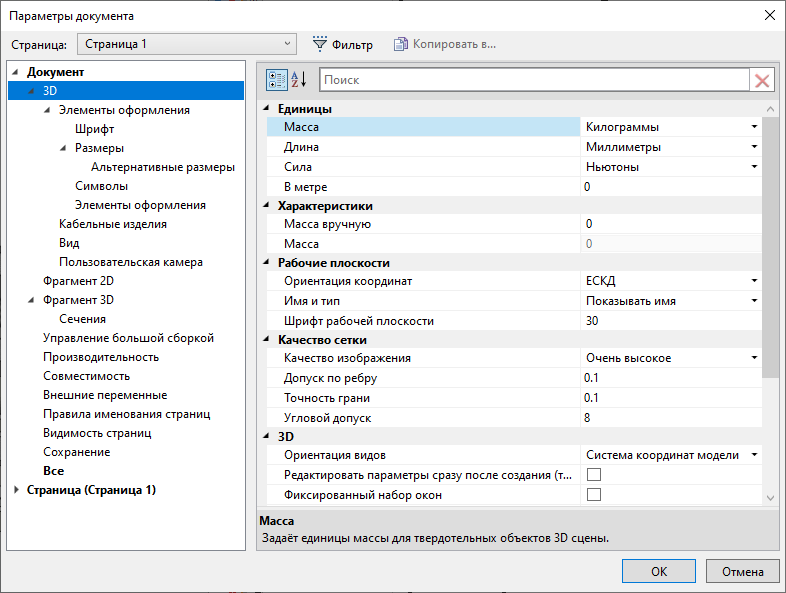

Окно команды Параметры документа
Для задания параметров документа предназначена команда Параметры документа.
После вызова команды на экране появляется окно со вкладками, на которых расположены различные группы параметров.
При выборе параметра в нижней части окна появляется всплывающая подсказка. Эти подсказки доступны для большинства параметров.
В левой части окна Параметры документа отображается дерево вкладок, в правой - содержимое выбранной в данный момент вкладки.
Вкладки разбиты на две группы - Страница и Документ.
При выборе в дереве группы вкладок в правой части окна отображается содержимое первой вкладки, входящей в данную группу.
Можно сразу отобразить содержимое всех вкладок группы, выбрав в дереве пункт Все.

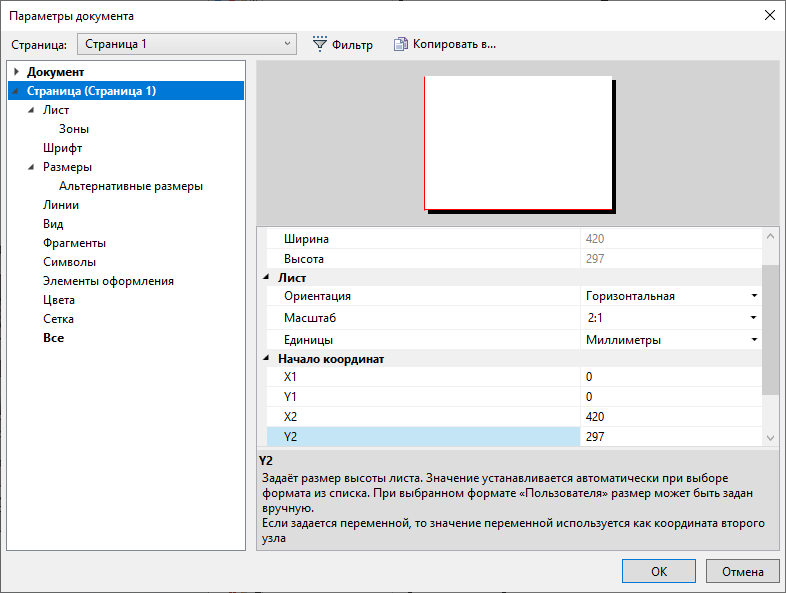

Содержимое группы вкладок Документ относится ко всему документу, группы Страница - только к выбранной в данный момент странице.
Группа вкладок Документ содержит группу Элементы оформления, вкладки которой имеют одинаковые названия и набор параметров со вкладками группы Страница. В данном случае параметры, устанавливаемые на вкладках группы Документ, относятся к элементам оформления, отображаемым в 3Д сцене, а устанавливаемые на вкладках группы Страница - к элементам оформления на чертеже.
В группах вкладок Страница и Документ присутствуют вкладки с одинаковым названием Вид, но разным набором параметров. Данные вкладки относятся к виду в 2D и 3D окне соответственно.

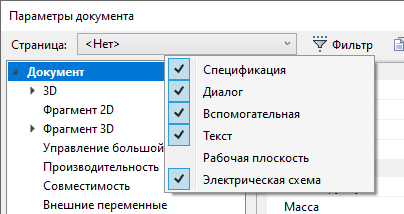

Страницу можно выбрать в выпадающем списке в верхней части окна. Настроить тип страниц, доступных в этом списке, можно с помощью кнопки Фильтр:

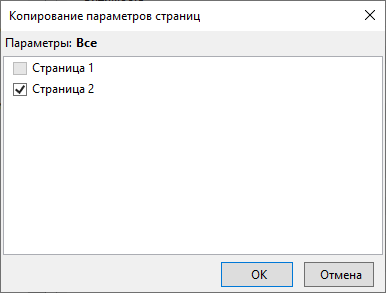

C помощью кнопки Копировать в… можно применить все параметры, относящиеся ко вкладке, выбранной в данный момент в дереве, к другим страницам. При нажатии данной кнопки открывается окно Копирование параметров страниц. Строка Параметры: в верхней части окна содержит название вкладки, выбранной для копирования. Ниже располагается список страниц и соответствующие им флаги. При нажатии ОК выбранные параметры будут применены к тем страницам для которых установлен флаг.
