Параметры документа > Страница > Элементы оформления

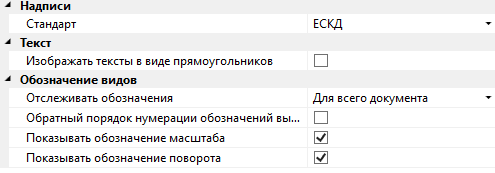

Надписи

Стандарт. Задаёт способ отображения надписей на чертеже. Стандарт надписей можно выбрать из списка. В списке доступно 2 стандарта – ANSI и ЕСКД.

При изменении стандарта надписей, надписи автоматически перерисуются в соответствии с заданным стандартом.

Текст

Изображать тексты в виде прямоугольников. Если установлен этот флаг, то все тексты представляются в виде прямоугольников, соответствующих размеру текстов. При этом сам текст не выводится. Эта опция позволяет ускорить прорисовку больших чертежей.

Обозначение видов

Отслеживать обозначения. Автоматическое отслеживание очерёдности буквенных обозначений выносных видов, разрезов, видов по стрелке.

•Не отслеживать. Разные обозначения видов могут иметь одинаковые буквенные обозначения.

•Только для страницы. Обозначения видов на одной странице всегда будут иметь разные буквенные обозначения.

•Для всего документа. Для всех обозначений видов во всём документе будет отслеживаться уникальность буквенных обозначений.

Обратный порядок нумерации обозначений выносных видов. При установленном флаге обозначения выносных видов будут идти в обратном порядке (Я - А).

Показывать обозначение масштаба. При установленном флаге на проекциях будет автоматически проставляться масштаб, если масштаб был изменён.

Показывать обозначение поворота. При установленном флаге на проекциях будет автоматически проставляться символ поворота, если угол поворота был изменён.
