Параметры документа > Страница > Шрифт

Данная вкладка задаёт параметры шрифта для всех стандартных элементов оформления на чертеже, если они не заданы в параметрах самих элементов оформления. Такими элементами оформления являются: тексты, таблицы, размеры, шероховатости, надписи, допуски, базы, обозначения видов. Если в параметрах элемента оформления на вкладке Шрифт значение параметра отображается в квадратных скобках, то оно берётся из параметров документа; если значение отображается без квадратных скобок, то оно определяется параметрами конкретного элемента оформления.

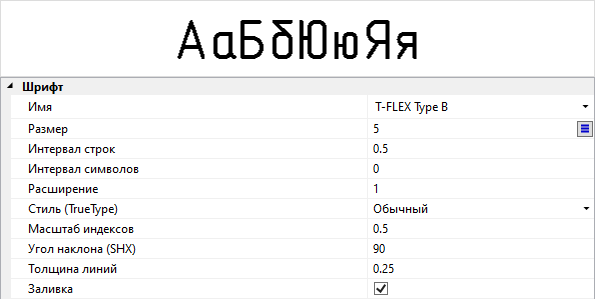

Имя. Данный параметр задаёт имя и тип шрифта, который используется для создания текстовых объектов. T‑FLEX CAD позволяет использовать два типа шрифтов: шрифты TrueType, которые являются стандартными для Windows и векторные шрифты формата SHX. В меню шрифтов шрифты формата TrueType и SHX различаются иконкой, расположенной слева от названия.

Размер. Задаёт вертикальный размер шрифта по прописным буквам (например, высота символа «А»). Задать можно любой размер шрифта, исключая значение 0. Кнопка , расположенная справа в поле ввода, вызывает список разрешённых ГОСТ размеров шрифтов.

Размер шрифта элементов оформления, как на чертеже, так и в 3D сцене можно быстро менять с помощью панели Вид .

Интервал строк. Расстояние между двумя соседними строками многострочного текста. Интервал строк задаётся в относительных единицах. Для расчёта абсолютного значения интервала строк необходимо умножить данный параметр на высоту шрифта.

Интервал символов. Определяет дополнительный интервал между соседними символами в строке. Значение параметра является также относительным. Для получения абсолютного значения дополнительного интервала необходимо умножить данный параметр на высоту шрифта.

Расширение. Задаёт коэффициент масштабирования ширины символа шрифта. Можно задать любое расширение, исключая значение 0.

Стиль (TrueType) Способ начертания символов. Данный параметр является стандартным для шрифтов Windows и может принимать значения принятые в Windows (обычный, полужирный, курсив, полужирный курсив).

Масштаб индексов. Задаёт масштабный коэффициент для расчёта размера шрифта предельных отклонений размеров и других индексов (надстрочный и подстрочный тексты) относительно размера основного текста.

Угол наклона (SHX). Этот параметр задаёт угол наклона шрифта. Задать можно любой угол наклона, исключая значения 0, 180, 360 и т.д. Нормальный (вертикальный) шрифт имеет угол наклона 90 градусов.

Толщина линий. Данный параметр устанавливает толщину контурных линий.

Заливка шрифта. Если установлен этот параметр, то заливаемые шрифты выводятся заполненными цветом, в противном случае они выводятся в виде контуров.

Параметры Угол наклона, Толщина линий и Заливка шрифта влияют только на векторные шрифты формата SHX.
