Статусная строка

Вызов команды:

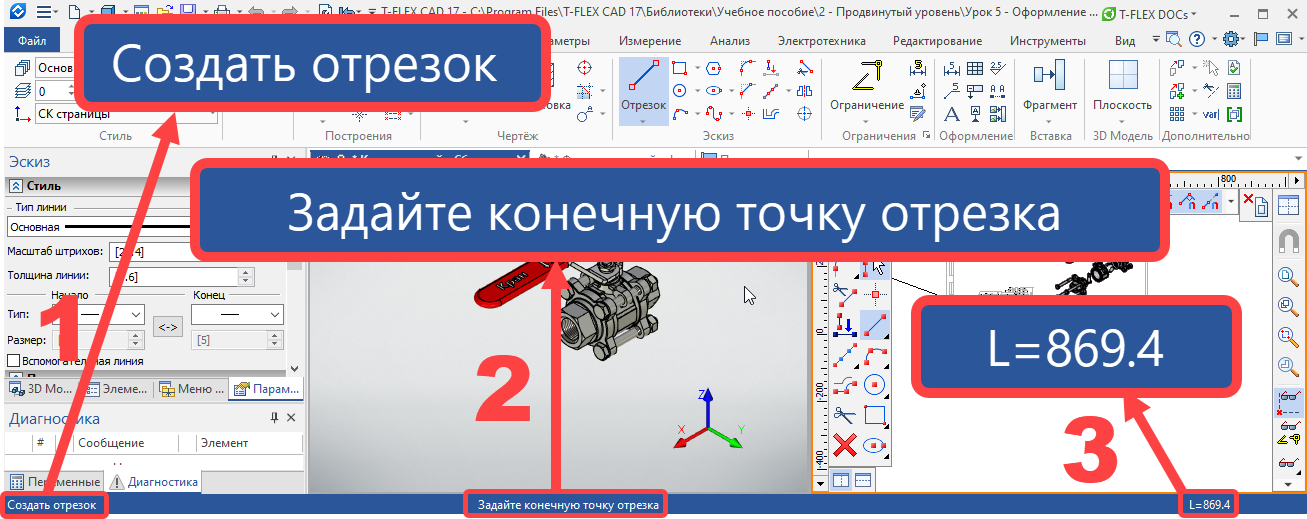

Статусная строка расположена в нижней части экрана и содержит несколько полей. Ниже приводится описание полей, расположенных в строке последовательно слева направо.

1. Поле вывода названия текущей команды.
Это поле отображает полное название текущей команды. В этом поле вы можете вызвать команду с помощью клавиатуры. Система автоматически распознает команду по минимальному количеству вводимых букв. Если вы вводите последовательность символов, которая не входит в название ни одной команды, то поле автоматически очищается, и вам необходимо повторить ввод. При правильном вводе первых букв команды в поле появляется полное название команды и краткое описание. Например, введите следующую последовательность: <RO>. После нажатия <O> вы попадете в команду нанесения шероховатостей и в поле появится: Шероховатость. При указании курсором на иконки или строки команд и опций в ленте, на инструментальных панелях, системной панели, панели фильтров, панели Вид, в автоменю, в текстовом и контекстных меню это поле отображает название данной команды или опции.

2. Поле подсказки.
Это - информационное поле, в котором появляются подсказки для пользователя. Если запущена команда, то в поле появляется подсказка действий пользователя. Если в режиме ожидания команды выбран какой-либо элемент модели или чертежа, то в поле отображается название элемента, а при выборе нескольких элементов - их количество.

3. Поля вывода координат курсора и параметров 2D элементов.
Данные поля активны только если запущена какая-либо из команд 2D черчения (как в 2D окне, так и в режиме черчения на рабочей плоскости в 3D). В первом поле выводится координата X курсора. Во втором поле выводится координата Y курсора. В третьем поле выводится параметр создаваемого 2D элемента (длина отрезка, угол наклона прямой, радиус окружности и т.п.).
