Перемещение 2D элементов |

|
Перемещение 2D элементов |
|
Вызов команды переноса:
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Дополнительно > Перенос > Перенос с перемещением Листовой металл (2D) > Дополнительно > Перенос > Перенос с перемещением |
Клавиатура |
Текстовое меню |
<TM> |
Правка > Перенос > Перенос с перемещением Чертёж > Перенос > Перенос с перемещением |
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Дополнительно > Копия > Копия с перемещением Сборка (2D) > Сборка > Копия > Копия с перемещением Листовой металл (2D) > Дополнительно > Копия > Копия с перемещением |
Клавиатура |
Текстовое меню |
<XM> |
Чертёж > Копия > Копия с перемещением |
Для создания перемещения или копирования с перемещением необходимо указать начальную точку (исходную точку преобразования) и конечную точку (целевую точку преобразования).
При задании координат точек можно зафиксировать координату по одной из осей, установив флаг слева от значения координаты. В этом случае перемещение мыши в 2D окне будет влиять только на значение той координаты, для которой флаг не установлен.
После задания начальной точки в автоменю появляются и автоматически активируются следующие опции:
|
<U> |
Перемещение вдоль оси X |
|
<V> |
Перемещение вдоль оси Y |
Деактивация данных опций блокирует перемещение конечной точки вдоль соответствующей оси с помощью курсора мыши и устанавливает флаг соответствующей координаты конечной точки в окне параметров команды. Таким образом удобно задавать горизонтальное или вертикальное перемещение.
Если установлен режим автоматического определения исходной точки на основе одной из характерных точек охватывающего прямоугольника, начальная точка не задаётся. Преобразование выполняется путём переноса начальной точки в конечную.
Дополнительно в окне параметров можно изменить масштаб и угол поворота перемещаемого изображения. Флаг Масштабировать шрифт элементов оформления позволяет управлять масштабированием элементов оформления, входящих в набор объектов копирования. Если флаг установлен, то у всех копируемых элементов оформления будет изменён размер шрифта в соответствии с заданным масштабом. При снятом флаге размер шрифта копируемых элементов оформления не меняется. На размер шрифта копируемых текстов данный флаг не влияет – они масштабируются всегда.

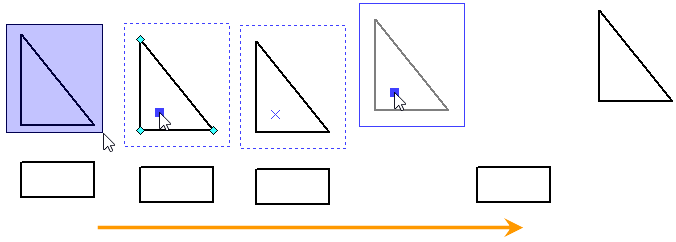

Последовательность действий и результат выполнения команды Перенос с перемещением.

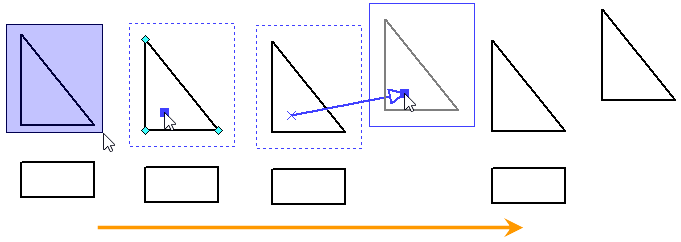

Последовательность действий и результат выполнения команды Копия с перемещением.
См. также:
•Выбор 2D элементов для переноса и копирования
•Переход между командами переноса и копирования 2D элементов
•Режимы копирования 2D элементов
•Перетягивание 2D элементов мышью
•Привязка переноса и копирования 2D элементов
•Действие после переноса и копирования 2D элементов
