Переходная поверхность

Вызов команды:

Переходная поверхность – операция, предназначенная для построения поверхности с заданным вариантом математического описания образующих профилей. Положение профилей в пространстве определяется опорной кривой: в каждой точке опорной кривой можно построить касательную, которая будет задавать нормаль плоскости, в которой лежит образующий профиль. В зависимости от выбранного варианта переходной кривой и заданных параметров, образующий профиль может быть параболой, гиперболой, дугой эллипса, дугой окружности, окружностью или отрезком.

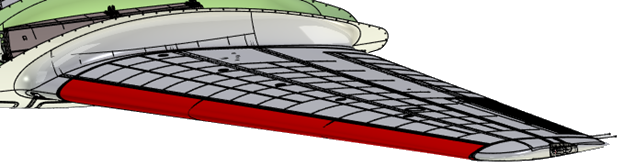

Переходная поверхность позволяет создавать сложные пространственные поверхности с чётко заданным пользователем математическим описанием. В первую очередь это нужно для конструкторов работающих над созданием изделий, сложных с точки зрения аэро- и гидродинамики.

Основные темы в этом разделе:

•Общие сведения о Переходной поверхности

•Коническое – Дискриминант

•Коническое – Путь

•Коническое – Касательно

•Коническое – Четыре точки

•Окружность – Касание поверхности

•Окружность – Радиус

•Окружность – Радиус и угол

•Окружность – Три точки

•Прямая – Угол

•Прямая – Касание поверхностей
