Пользовательские образцы штриховки

Предыдущая страницаВ началоСледующая страница

T-FLEX CAD позволяет создавать собственные образцы штриховок.  Образцы штриховок в T-FLEX CAD могут задаваться двумя способами:

1.Структура штриховки может быть описана в файле формата *.pat Это формат описания типов штриховки системы AutoCAD. Поэтому, если вам не хватает каких-либо типов, то можно либо создать их самостоятельно, либо прямо взять из системы AutoCAD, если она установлена на вашем компьютере. Имя файла *.pat и путь к нему задаются в установках системы (Установки > Файлы > Образцов штриховки). По умолчанию используется файл tcad.pat, расположенный в папке ...Program (если система T-FLEX CAD установлена в папку, предлагаемую установщиком по умолчанию, то полный путь к файлу выглядит как C:/Program Files/T‑FLEX CAD 17/Program/tcad.pat). В этом файле содержится набор различных штриховок, в том числе и соответствующих требованиям ГОСТ. Информация о создании пользовательских образцов штриховки данным способом доступна в документации AutoCAD.

2.Штриховки по образцу могут быть созданы на основе изображения, которое находится в файле формата *.grb. Файлы, использующиеся в качестве образцов штриховки, должны находиться в папке ...Program/HatchPatterns (если система T-FLEX CAD установлена в папку, предлагаемую установщиком по умолчанию, то полный путь к папке выглядит как C:/Program Files/T‑FLEX CAD 17/Program/HatchPatterns). После перезапуска T-FLEX CAD новый тип появится в списке образцов в команде Штриховка. Для удаления пользовательского типа штриховки достаточно удалить из ….Program/HatchPatterns файл его шаблона и перезапустить T-FLEX CAD. Информация о создании пользовательских образцов штриховки данным способом доступна ниже.

Создание образца штриховки

Файл образца штриховки представляет собой чертёж T-FLEX CAD, выполненный с соблюдением определённых правил. Он должен содержать изображение образца штриховки, выполненное с помощью узлов, линий изображения, текста и штриховок, а также элементов построения. Начальная точка штриховки задаётся специальным именованным узлом Center. Наличие данного узла в шаблоне штриховки обязательно.

Для того, чтобы данный образец затем повторялся многократно при заполнении контура штриховки, в шаблоне необходимо задать дополнительные именованные узлы, определяющие направление и шаг повторения образца. Узел, задающий первое направление штриховки, должен иметь имя StepX; узел, задающий второе направление – StepY. Узлы, задающие направления, являются необязательными. В случае, когда какой-то из них не задан, образец в данном направлении рисуется только один раз.

Работа с пользовательскими штриховками

При использовании пользовательского образца штриховки на чертеже изображение образца сохраняется в документе чертежа, а связь с исходным файлом образца теряется. Таким образом, при переносе файла документа на компьютер, на котором нет данного образца штриховки, изображение не теряется.

При переносе документа, содержащего пользовательские штриховки, на компьютер, на котором есть образец штриховки с таким же именем, изображение штриховки остаётся неизменным, соответствующим сохранённому в документе образцу. Для обновления изображения штриховки необходимо заново выбрать образец. При изменении одной штриховки для этого достаточно вызвать диалог её параметров и подтвердить установленное значение. Новые штриховки того же типа, создаваемые в этом документе, будут использовать уже текущий образец.

Пример создания простого образца штриховки

Создание пользовательского образца штриховки начнём с открытия нового документа (команда Создать 2D деталь).

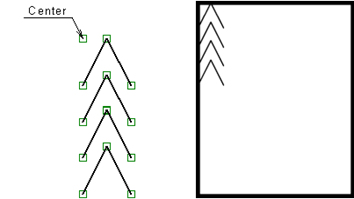

Создайте в открытом документе изображение образца штриховки, как показано на рисунке ниже. Не забудьте нанести на чертёж дополнительный именованный узел Center, наличие которого обязательно для образца штриховки.

HatchPerson1

Созданный таким образом чертёж уже может быть идентифицирован системой как образец пользовательской штриховки. Для этого необходимо только сохранить его в папку …/Program/HatchPatterns (например, под именем Пример пользовательской штриховки.grb) и перезапустить T-FLEX CAD.

Однако поскольку в образце не заданы направляющие узлы, на штриховке, созданной на основе данного образца, изображение будет отрисовано только один раз.

Чтобы заданное в образце штриховки изображение повторялось в одном направлении, необходимо создать в шаблоне соответствующий именованный узел, например, StepX. Положение и шаг узла будут определять шаг и направление повторения изображения штриховки.

HatchPerson2     HatchPerson3

Два именованных узла – StepX и StepY - позволяют задать повторение изображения штриховки сразу в двух направлениях. Меняя положения направляющих узлов относительно узла Center, можно получить различные виды штриховки на основе одного изображения.

HatchPerson4         HatchPerson5

Пример создания штриховки «под дерево»

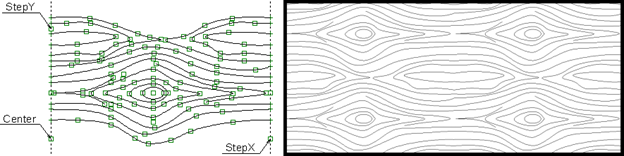

С помощью механизма создания пользовательских штриховок можно создавать и более сложные штриховки, например, штриховку «под дерево». Для такой штриховки был создан образец, показанный на рисунке. Правильно подобранное положение направляющих узлов позволяет получить штриховку, имитирующую рисунок древесины.

HatchPerson
