Окно "Элементы модели"

Вызов окна:

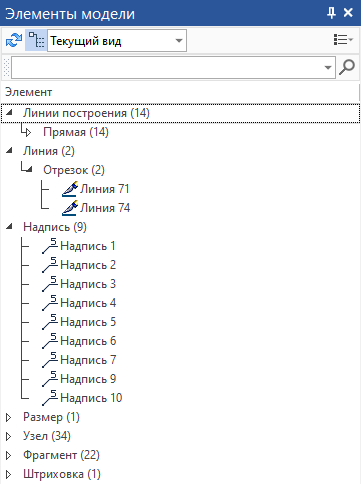

Для отображения всех существующих в документе элементов используется окно Элементы модели.

В окне отображаются как 2D, так и 3D элементы. Для каждого из элементов доступно контекстное меню с соответствующим набором команд.

При выборе элементов из списка, они подсвечиваются в сцене и на чертеже.

В окне можно выбирать элементы для использования в текущей операции, например, выбрать линии изображения для операции Копирование.

Это окно особенно полезно при работе с чертежами. Оно предоставляет информацию по каждому элементу чертежа на текущей странице или на всех страницах документа.

Инструментальная панель

Для работы с окном используется инструментальная панель.

Для обновления содержания окна используется опция .

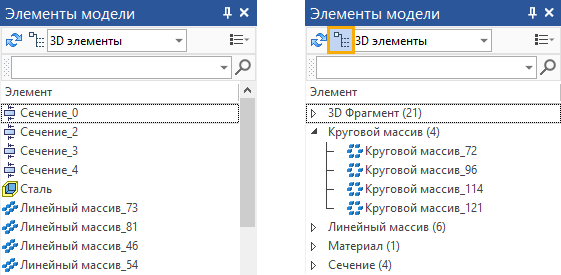

С помощью опции можно включать и отключать группировку элементов по типу.

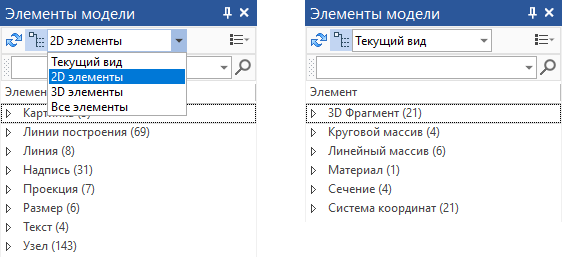

Для настройки отображения элементов в окне используется выпадающий список.

Текущий вид – отображает элементы, расположенные в текущем активном виде.

2D элементы – показывает все 2D элементы, существующие в документе.

3D элементы - показывает все 3D элементы, существующие в документе.

Все элементы - показывает все элементы, существующие в документе.

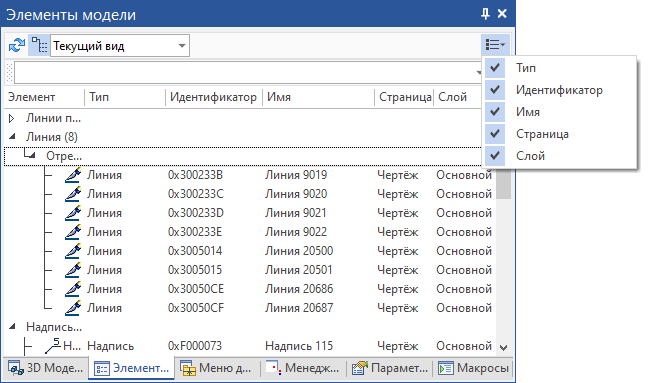

В правом углу окна можно выбрать колонки, в которых будет выводиться информация об элементах: тип, идентификатор, имя, страница и слой.

Поиск элементов можно осуществлять с помощью строки поиска.

Для записей окна Элементы модели доступна группировка и сортировка.
