Окно "Сварные швы" |

|
Окно "Сварные швы" |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Начало работы > Настройки > Окна > Сварные швы Сборка > Сборка > Сварной шов > Сварные швы Сварка > Сварка > Сварные швы
|
Клавиатура |
Текстовое меню |
<WW>, <Shift>+<F8> |
Сервис > Сварка > Сварные швы Настройка > Окна > Сварные швы |

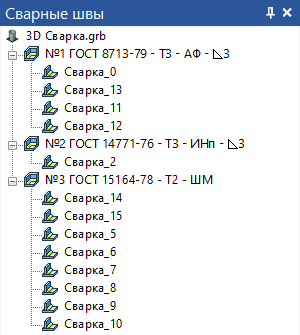

Все заданные в текущем документе T-FLEX CAD типы сварных швов, сами сварные швы и их обозначения отображаются в специальном окне системы Сварные швы.
В данном окне элементы сварки (типы сварных швов, сами сварные швы и их обозначения) отсортированы по видам и представлены в виде дерева. Дерево сварных швов позволяет наглядно представить всю информацию по элементам сварки, созданным в текущем документе (чертеже или 3D модели изделия).

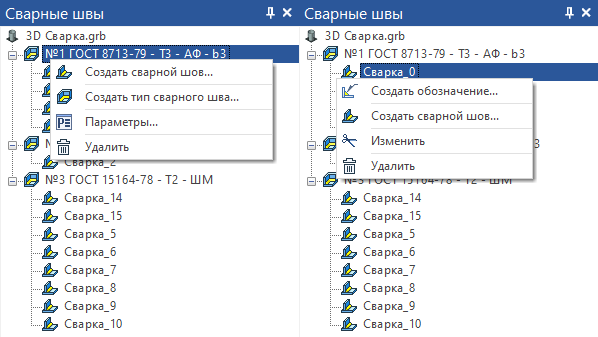

Контекстное меню, вызываемое с помощью
при указании в любую точку окна Сварные швы или при выборе любого элемента в данном окне, содержит различные команды для создания и редактирования элементов сварки.
При использовании команды контекстного меню Создать сварной шов, автоматически назначается тот тип, для которого было вызвано контекстное меню.
