Эллипс построения с двойным касанием к окружности и касанием к прямой

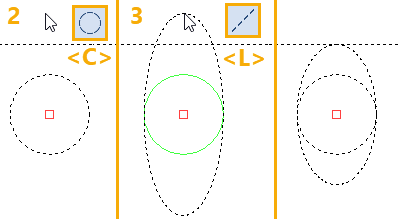

1. Вызовите команду Эллипс.

2. Выберите окружность построения, которой должен касаться создаваемый эллипс. Центр эллипса будет совпадать с центром выбранной окружности, а длина первой полуоси эллипса будет определяться радиусом этой окружности. Ориентация эллипса будет определяться второй полуосью, задаваемой на следующем шаге. Окружность можно выбрать одним из следующих способов:

•Наведите курсор на желаемую окружность при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается окружность построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора окружности, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

3.  Выберите прямую линию построения, которой будет касаться создаваемый эллипс. Вторая полуось эллипса будет ограничена выбранной прямой и ориентирована по нормали к ней. Прямую можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается прямая линия построения, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

После создания эллипса команда возвращается в начальное состояние.
