Эскиз > Фаска |

|
Эскиз > Фаска |
|
При построении фасок происходит модификация существующих линий изображения и образование новых. Фаску можно построить только для прямых пересекающихся линий.
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Эскиз > Фаска > Симметричная фаска Рабочая плоскость > Эскиз > Фаска > Симметричная фаска |
Клавиатура |
Текстовое меню |
<SK>> |
Чертёж > Эскиз > Симметричная фаска |
Автоменю команды |
|
<Ctrl>+<B> |
Симметричная фаска |
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Эскиз > Фаска > Фаска по смещениям Рабочая плоскость > Эскиз > Фаска > Фаска по смещениям |
Клавиатура |
Текстовое меню |
<SK>> |
Чертёж > Эскиз > Фаска по смещениям |
Автоменю команды |
|
<Ctrl>+<G> |
Фаска по смещениям |
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Эскиз > Фаска > Фаска по смещению и углу Рабочая плоскость > Эскиз > Фаска > Фаска по смещению и углу |
Клавиатура |
Текстовое меню |
<SK>> |
Чертёж > Эскиз > Фаска по смещению и углу |
Автоменю команды |
|
<Ctrl>+<F> |
Фаска по смещению и углу |

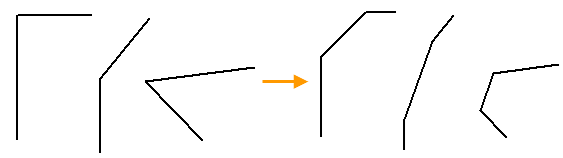

Фаску можно построить между отрезками, пересекающимися под любым углом.

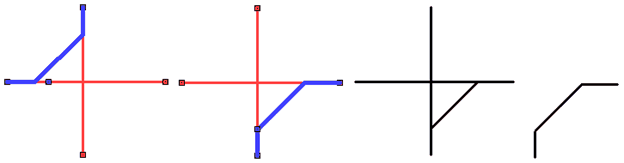

Когда пересечение отрезков находится не в точке их начала или окончания, существует четыре варианта построения фаски. Для выбора нужного варианта построения фаски необходимо выделять отрезки в месте, где планируется построить фаску. Линии, выходящие за фаску, можно обрезать или не обрезать, в зависимости от состояния флага Обрезать исходные линии в окне параметров команды (по умолчанию обрезка выступающих линий активна).
Если линии не пересекаются или размер фаски слишком велик для выбранных отрезков, то фаску построить невозможно и на экран будет выведено предупреждение.
После создания фаски линия будет представлять собой отрезок. При редактировании линии фаски будут доступны только параметры отрезка.
В команде построения фаски доступно три варианта определения геометрии:
Симметричная фаска
Фаска по смещениям
Фаска по углу и смещению
Для выбора нужного типа фаски необходимо в окне параметров нажать на одну из трёх пиктограмм. По умолчанию выбрана симметричная фаска. Выбранный тип фаски меняет геометрические параметры, которые необходимо указать для её построения.
