Фаска по смещениям перпендикулярно граням

Режим создания фасок по смещениям перпендикулярно граням может быть вызван в команде Сглаживание рёбер с помощью кнопки Фаска (смещения), расположенной в верхней части окна параметров, или напрямую в режиме ожидания команды следующими способами:

По выбранному набору рёбер можно построить фаску. Фаска может быть задана двумя отступами от прилегающих граней. Принцип построения фаски по смещениям аналогичен принципу скругления переменной выпуклости и проиллюстрирован на следующих рисунках:

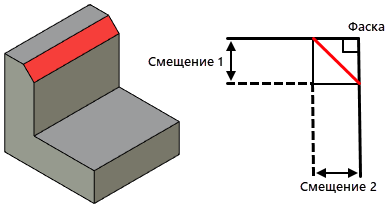

Фаска по смещениям при значении угла между поверхностями 90 градусов

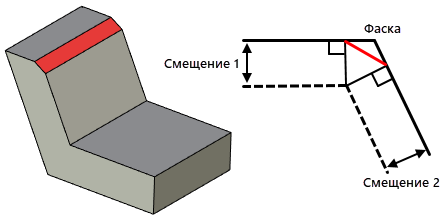

Фаска по смещениям при произвольном значении угла между поверхностями
