Направляющая Сглаживания граней

Направляющая требуется для расчёта положения плоскостей поперечного сечения поверхности Сглаживания граней в случае дискового и изопараметрического сглаживания. Если длина направляющей избыточна, то система попытается самостоятельно выбрать нужный ей участок, а если длина направляющей недостаточна для расчёта всей поверхности сглаживания, то система продлевает её, достраивая на концах прямые участки, касательные к выбранной направляющей кривой в крайних точках

Также направляющая необходима для задания закона изменения радиуса или смещения в случае сглаживания с переменным радиусом или смещением.

В качестве направляющей можно выбрать 3D кривую, 3D профиль, ребро, цикл, грань (при выборе грани используются ограничивающие её рёбра). Выбор осуществляется в 3D окне или в дереве модели при помощи мыши. Имя выбранного объекта отображается в окне параметров.

Пример создания сглаживания с учетом разной длины направляющих

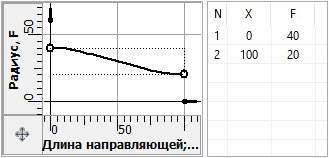

В качестве графика ниже используется кубический сплайн. В начальной точке радиус скругления 40, а в конечной - 20.

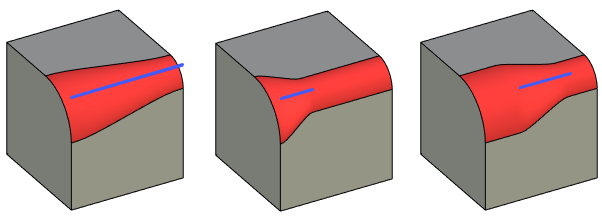

На рисунке ниже показано, как в зависимости от расположения направляющей и ее длины меняется скругление при одном и том же графике. Направляющая выделена синим цветом  .
