Деформация поверхности

Вызов команды:

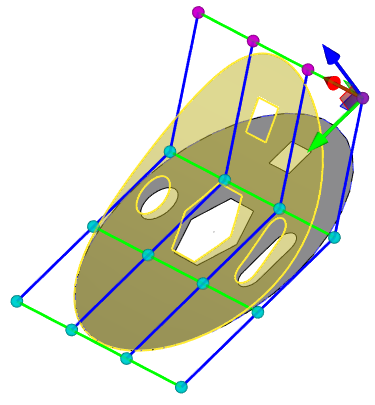

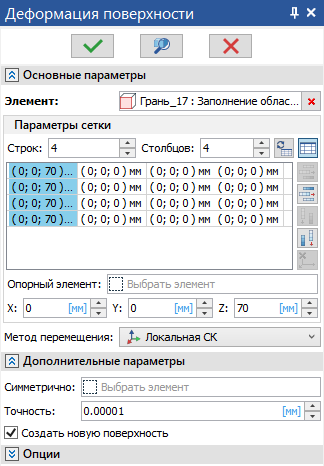

Команда Деформация поверхности позволяет изменить форму поверхности путём перемещения управляющих точек сплайна. Если исходная поверхность не является сплайновой, то она автоматически преобразуется в сплайновую. Для сплайна строится управляющий многогранник, представляющий собой сетку точек с заданным числом строк и столбцов. Пользователь имеет возможность деформировать этот многогранник, перемещая произвольным образом точки этой сетки при помощи манипуляторов преобразований или указанием смещений в окне параметров команды. В результате изменения положения вершин многогранника, происходит изменение формы поверхности. Возможно одновременное перемещение нескольких точек. Выбор точек осуществляется путём выбора манипуляторов в 3D окне или ячеек таблицы в окне параметров. Для выбора нескольких произвольных точек используется +<Ctrl>. Для выбора всех точек между текущей и указанной - +<Shift>

Исходной поверхностью может быть тело-поверхность, состоящее из одной грани (в т.ч. замкнутое), либо отдельная грань твердого или поверхностного тела, состоящего из нескольких граней. В зависимости от состояния опции Создать новую поверхность, в результате операции либо создаётся новое тело, либо модифицируется исходное. При необходимости выполняется расширение или обрезка граней, смежных с деформируемой.
