Восстановление поверхности |

|
Восстановление поверхности |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Поверхности > Восстановление поверхности Поверхности > Операции > Восстановление поверхности |
Клавиатура |
Текстовое меню |
<3SG> |
Операции > Поверхности > Восстановление поверхности |
Команда позволяет создать тело-поверхность на основе имеющейся грани. Создаваемая поверхность повторяет форму и размеры выбранной грани без учета выполненных в грани вырезов. Если грань ранее была обрезана по краям, можно также расширить создаваемую поверхность до исходных габаритов, которые грань имела до обрезки. Если грань является аналитической поверхностью, результат операции можно дополнительно расширить сверх исходных габаритов.
|
|
Исходная форма грани |

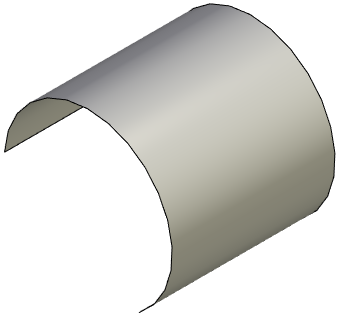

Форма грани перед восстановлением |
Результаты восстановления данной грани с разными опциями обрезки показаны ниже |
|
После вызова команды необходимо выбрать желаемую грань в 3D сцене или дереве модели. Выбранная грань будет подсвечена в 3D окне, а её иконка, имя и имя родительской операции будут показаны в поле Восстанавливаемая поверхность в окне параметров. С помощью кнопки в правой части поля можно
Очистить выбор.
Ниже в выпадающем списке Обрезка можно выбрать одну из следующих опций:
•По границам
Создаваемая поверхность будет отличаться от выбранной грани только отсутствием вырезов. Т.е. расширение относительно текущего контура грани не производится.
•По габаритам
Создаваемая поверхность будет отличаться от выбранной грани отсутствием вырезов, а также формой и размерами контура. Контур создаваемой поверхности будет соответствовать габаритному прямоугольнику, охватывающему текущие контуры грани в системе координат этой грани.
•Нет
Создаваемая поверхность будет отличаться от выбранной грани отсутствием вырезов, а также формой и размерами контура.
При выборе данной опции вид поля Восстанавливаемая поверхность меняется и справа от имени выбранной грани появляется флаг Поверхность целиком. По умолчанию он установлен. В таком случае:
oесли выбранная грань не является частью поверхности вращения, контур создаваемой поверхности будет соответствовать исходному контуру выбранной грани до обрезки;
oесли выбранная грань является частью поверхностью вращения, система попытается создать соответствующую поверхность вращения целиком, независимо от того, была ли грань обрезана.

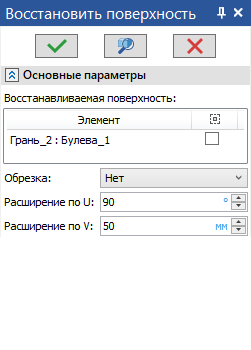

При снятом флаге Поверхность целиком контур создаваемой поверхности будет отличаться от габаритного прямоугольника, охватывающего текущие контуры грани в системе координат этой грани, на величину расширений, указанных в полях окна параметров Расширение по U и Расширение по V. Указанное значение применяется в обоих направлениях соответствующей оси координат. В зависимости от типа поверхности, расширения могут задаваться в единицах измерения длины или в единицах измерения угла.
Допускаются как положительные, так и отрицательные значения.
Задайте желаемые параметры команды и нажмите
или <Ctrl>+<Enter> для создания операции.
