Точка соединения

Вызов команды:

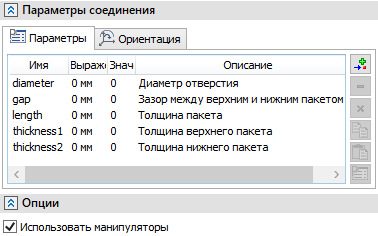

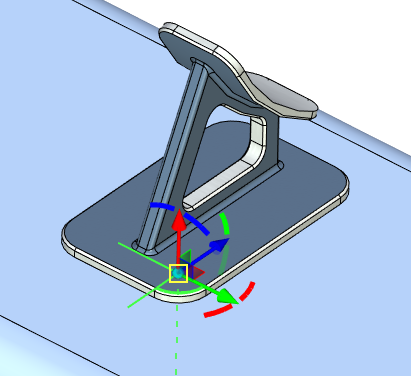

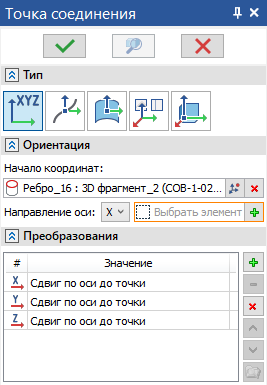

Реализован новый тип элемента модели Точка соединения. Он обеспечивает хранение положения, состава элементов, а также других геометрических параметров элементов соединительных швов. Точка соединения создаётся одноимённой новой командой, основанной на команде ЛСК. Доступны те же способы построения точек, что и для ЛСК ( В абсолютных координатах, На кривой, На поверхности, По двум проекциям, На пересечении трёх плоскостей).

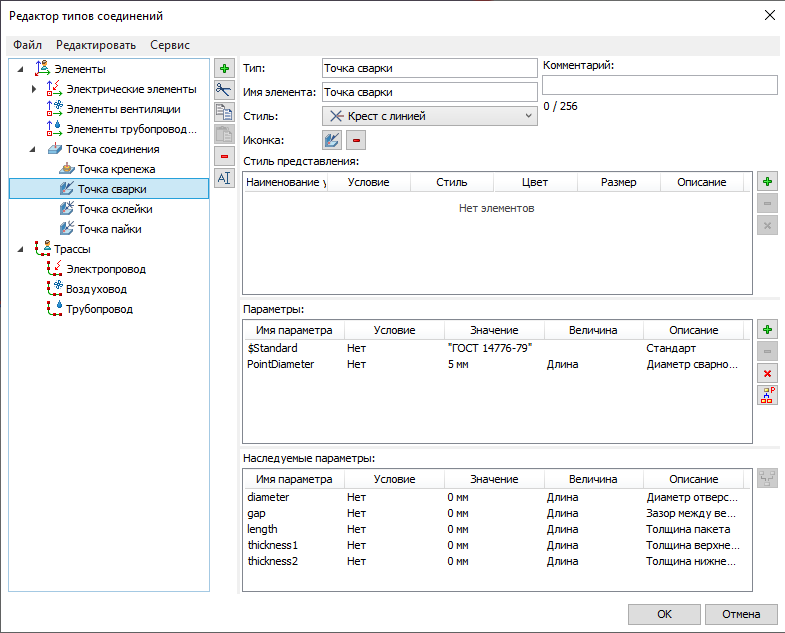

Реализованы специализированные типы точек соединения: Точка крепежа, Точка сварки, Точка склейки, Точка пайки. Управление типами точек осуществляется с помощью того же Редактора типов соединений, что и управление типами элементов коммуникаций.
