Разновидности 3D сварных швов > По трём кривым

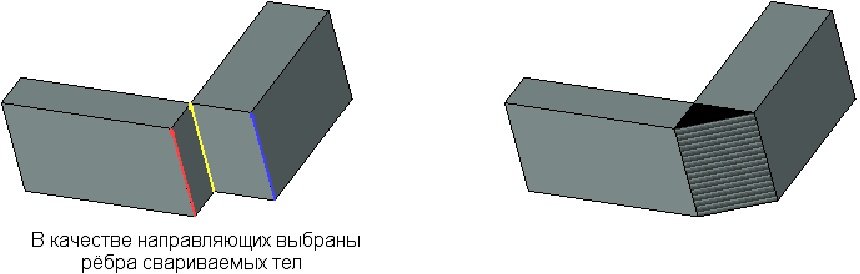

Для создания сварного шва данного типа указываются три направляющие. Треугольное в сечении тело шва формируется таким образом, чтобы его боковые рёбра совпали с направляющими.

В качестве направляющих можно указывать рёбра, 3D кривые, 3D профили и т.п. Направляющие можно задавать набором элементов (рёбер, кривых и т.п.), при условии, что все элементы одной направляющей образуют непрерывную последовательность.

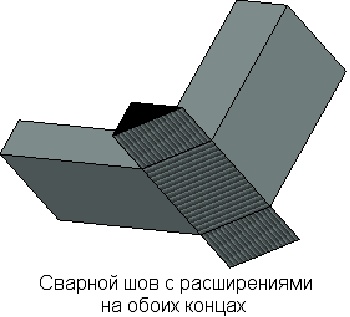

Длина создаваемого сварного шва равна длине первой направляющей. В ситуациях, когда необходимо создать шов длиннее направляющей, можно указать величину расширений на концах направляющей. Тело сварного шва будет удлиненно (параллельным переносом торцевых сечений) на величину заданных расширений.

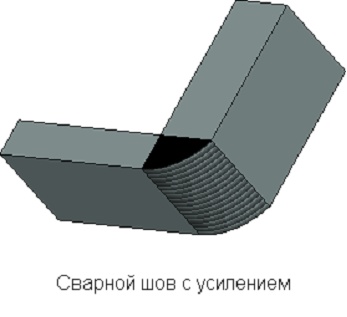

Для сварного шва данного типа можно указать величину усиления/ослабления на стороне шва, лежащей между первой и второй направляющей.



См. также:

•Создание шва по трём кривым
