Адаптивные элементы обычного 3D фрагмента

В системе предусмотрена возможность формирования списка внешних параметров и их значений при вставке нового или при редактировании уже существующего в сборке фрагмента. Для добавления нового параметра необходимо вызвать команду редактирования 3D фрагмента. В окне параметров в секции Геометрические параметры нажать кнопку и указать элемент модели 3D фрагмента, который будет являться внешним параметром. Следующим шагом будет либо задание его значения, либо добавление в список следующего параметра. Отличие такого способа от действий, описанных в разделе Создание адаптивного 3D фрагмента, в том, что такие изменения списка запоминаются только в сборке. При вставке этого 3D фрагмента в другую сборочную модель добавленные элементы списка будут недоступны. Таким образом, в адаптивный 3D фрагмент может быть преобразован любой 3D фрагмент сборочной модели или расширен список заранее подготовленных геометрических параметров уже существующего адаптивного 3D фрагмента.

Пример:

Создадим в новом сборочном документе Трассу и вставим фрагмент, который имеет схожую геометрию, например, трубу, построенную по 3D кривой.

Во вкладке Геометрические параметры нажмем кнопку . Слева откроется окно выбора геометрии исходного фрагмента. Выберем 3D кривую фрагмента.

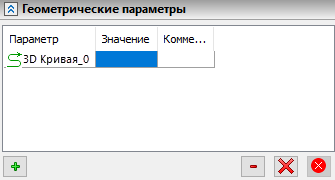

Выбранная 3D кривая появится в поле Параметр во вкладке Геометрические параметры.

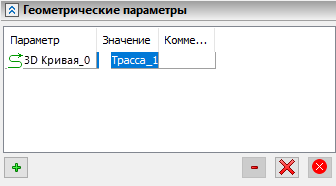

Далее в сборочном документе выберем Трассу. Выбранная Трасса появится в поле Значение во вкладке Геометрические параметры.

В результате геометрия трубы примет форму, задаваемую Трассой.
