Создание библиотек, их групп и конфигураций

Для создания конфигурации библиотек можно воспользоваться опцией Новая конфигурация на панели инструментов. Также можно использовать пункт Конфигурация библиотек > Новая в контекстном меню.

Для добавления новой библиотеки/группы библиотек используется команда Добавить папку / Добавить группу. Команды доступны в контекстном меню конфигурации или группы библиотек. Элемент создается на текущем уровне конфигурации библиотек, т.е. там, где находился курсор в момент вызова меню.

При создании библиотеки необходимо выбрать папку на диске, в которой хранятся необходимые файлы.

Пример создания элементов меню документов можно найти в разделе Пример создания и наполнения конфигурации ниже.

Добавление файлов в библиотеки

Существует несколько способов добавить новый файл .grb в подключённую библиотеку:

1.Добавить файл в папку, которая подключёна к библиотеке.

Окно Меню документов обновляется автоматически при удалении, добавлении и переименовании файлов формата .grb в папках, связанных с библиотеками. Таким образом, если файл добавлен в папку в проводнике Windows, то он сразу же отобразится в Меню документов.

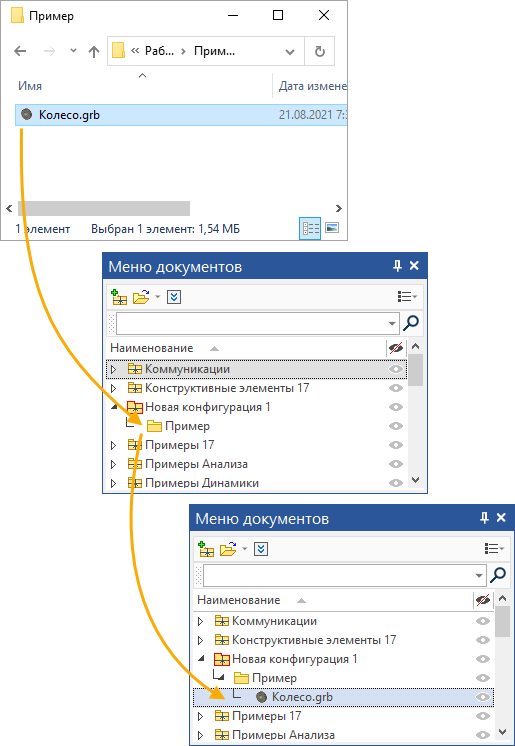

2.Перетащить файл из проводника Windows в окно Меню Документов с зажатой . В результате будут выполнены команды Копировать и Вставить.

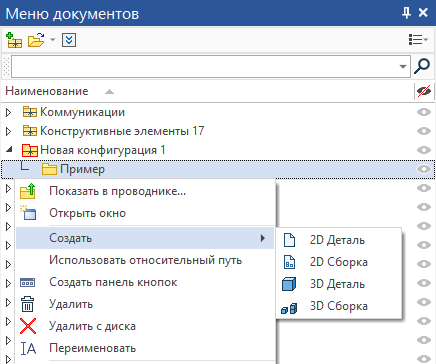

3.Создать новый файл на основе выбранного прототипа в библиотеке с помощью опции Создать из контекстного меню.

Перемещение элементов меню документов

Группы библиотек, библиотеки и файлы можно перемещать в меню документов с помощью механизма Drag’n’Drop. Например, нужно переместить несколько файлов в другую библиотеку. Для этого сначала нужно выделить группу файлов (с зажатой клавишей <Shift> или <Ctrl>). Затем следует подвести курсор к выделенным файлам и нажать . Далее нужно, не отпуская , перетащить эту группу файлов в другую библиотеку. При этом будет выполнена команда Вырезать, затем Вставить.

Для перемещения/копирования библиотек, групп библиотек и файлов можно использовать опции Вырезать, Копировать, Вставить из контекстного меню.

Если переместить файл в поле чертежа, он будет вставлен в качестве фрагмента.

Если переместить иконку файла в область меню и панелей, он будет открыт для редактирования.

Пример создания и наполнения конфигурации

Нам необходимо создать новую конфигурацию и подключить к ней папки Библиотека Болтов и Библиотека Винтов, которые сохранены на компьютере. В папках уже содержатся все необходимые файлы.

1.Создадим новую конфигурацию с помощью команды Новая конфигурация на панели инструментов.

2.Создадим группу библиотек с помощью команды Добавить группу из контекстного меню конфигурации.

3.Переименуем созданную группу библиотек с помощью команды Переименовать из её контекстного меню.

4.В контекстном меню группы библиотек выберем пункт Добавить папку. Появится окно Выбор каталога библиотеки. В нём нужно открыть необходимую папку и нажать Выбор папки. После этого выбранная библиотека будет отображена в меню документов вместе со всеми находящимися внутри файлами.

Все файлы, которые будут впоследствии добавлены в выбранные папки, будут также отображаться в меню документов.

5.После добавления всех необходимых библиотек нужно сохранить конфигурацию. Конфигурации хранятся в текстовом файле tws, который содержит информацию о расположении подключённых библиотек. Для сохранения конфигурации необходимо выбрать команду Сохранить как в контекстном меню конфигурации и выбрать папку, в которой будет храниться tws файл. При сохранении можно задать новое имя конфигурации.

Рекомендуется хранить файлы конфигураций на одном уровне с папками их библиотек.
