Трасса

Трасса – это специальный тип 3D кривой, которая может состоять из нескольких участков разного типа. Соседние участки сопрягаются между собой переходной зоной, обеспечивающей их непрерывное сопряжение. Данный тип 3D кривой в основном предназначен для определения пространственной траектории, используемой при создании коммуникаций.

Вызов команды:

Пиктограмма	Лента
	3D Модель > Построения > Трасса Листовой металл (3D) > Построения > Трасса Поверхности > Построения > Трасса Сварка > Построения > Трасса Коммуникации > Построения > Трасса Примитив > Построения > Трасса Опорная геометрия > 3D кривая > Трасса
Клавиатура	Текстовое меню
<3PP>	Построения > 3D кривая > Трасса

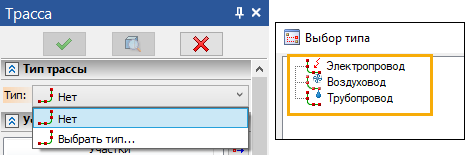

В верхней части окна параметров команды можно выбрать Тип трассы. От этого зависит возможность последующего использования трассы для создания коммуникации того или иного типа.

Подробная информация о типах коммуникаций доступна в разделе Коммуникации.

13_RouteType

Также можно вызвать команду сразу в режиме создания коммуникаций определённого типа:

•В режиме Трубопровод:

Пиктограмма	Лента

Клавиатура	Текстовое меню
	Сервис > Коммуникации > Трубопровод > Трасса

•В режиме Электропровод:

Пиктограмма	Лента

Клавиатура	Текстовое меню
	Сервис > Коммуникации > Электропровод > Трасса

•В режиме Вентиляция:

Пиктограмма	Лента

Клавиатура	Текстовое меню
	Сервис > Коммуникации > Вентиляция > Трасса

В таком случае соответствующий Тип трассы будет установлен по умолчанию.

Вызов команды Трасса в вышеперечисленных режимах также возможен из автоменю команды Трубопровод, Провод/кабель, Воздуховод:

<B>

Создать/редактировать трассу

Основные темы в этом разделе:

•Общие сведения о трассе

•Создание трассы

•Редактирование трассы

См. также:

•Автоматическая прокладка трассы
