2D узел

В команде Узел добавлен выбор типа узла:

Свободный узел
Положение узла определяется абсолютными координатами в системе координат страницы, РП или чертёжного вида.

Зависимый узел
Положение узла полностью определяется положением других 2D элементов (связанный узел), либо величиной смещения относительно них (полусвязанный).

Узел по фрагменту
Положение узла в текущем документе определяется положением узла, созданного в документе 2D фрагмента.

Узел по проекции
Положение 2D узла определяется положением 3D узла.

Каждому из типов соответствует собственный набор параметров. В ленту вынесены точки входа в режимы создания узлов конкретных типов.

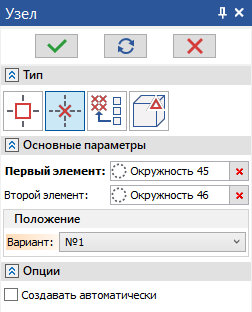

Окно параметров команды теперь содержит поля выбора исходных элементов.

При создании зависимого узла пользователь может выбирать вариант расположения создаваемого элемента, выбирая его либо в рабочем окне, либо в диалоге. Например, выбор варианта полезен при наличии нескольких точек пересечения для выбранных исходных элементов.

В режиме создания узлов по проекции теперь можно проецировать узлы не только на проекцию, но и на активную РП.

Также добавлена опция Создавать автоматически. При включенной опции, элемент создаётся автоматически при достаточности введённых параметров для создания. При выключенной опции, пользователь имеет возможность настройки параметров создаваемого узла после его размещения на чертеже, а создание происходит только после подтверждения ввода .
