Сглаживание 3D кривой

Команда Сгладить 3D путь переименована в Сглаживание 3D кривой. Теперь это отдельная команда, не связанная с командой Изменение длины 3D кривой. В команде доступны два режима:

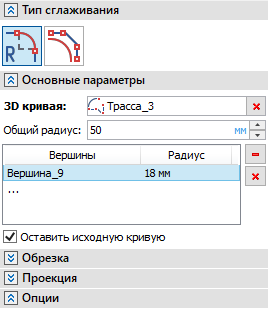

Режим Скругление аналогичен имевшемуся в старой версии команды. В нём обновлён интерфейс и добавлены общие опции обрезки и проецирования.

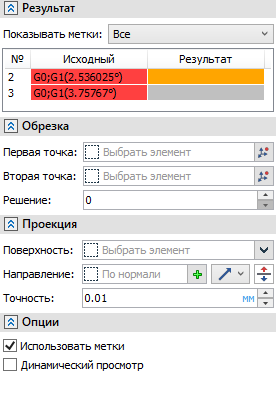

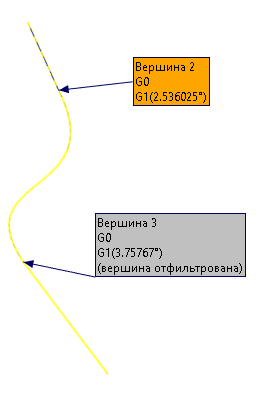

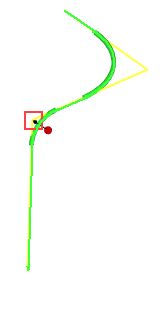

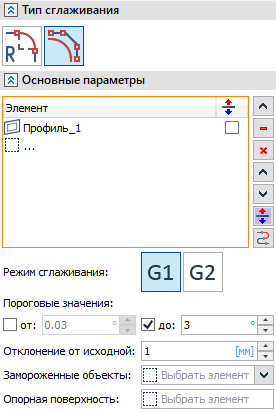

Новый режим Сплайн, позволяет превратить исходную кривую или набор кривых в сплайн с заданными параметрами гладкости. Пользователь выбирает кривую или набор кривых и режим сглаживания (G1 - по касательной или G2 - по кривизне). В разделе окна параметров Результат появляется список точек, в которых нарушается непрерывность по касательной (в режиме G1) или по касательной и кривизне (в режиме G2). Также доступна опция отображения меток результатов в 3D окне. Далее пользователь задаёт пороговые значения, в пределах которых выполняется сглаживание, и максимально допустимое отклонение результирующей кривой от исходной. В результате сглаживаются все точки, попадающие в указанный диапазон, которые можно сгладить с соблюдением указанного отклонения. Результаты в списке подсвечиваются разными цветами, в зависимости от того, попала ли точка в заданный диапазон и удалось ли осуществить её сглаживание.

Дополнительно можно:

•выбрать замороженные объекты - вершины и рёбра, которые не будут изменяться при сглаживании;

•выбрать опорную поверхность на которой лежит исходная кривая, чтобы сглаженная кривая также лежала на этой поверхности;

•задать граничные условия в начальной и конечной точках исходной кривой: G0 – точка не меняет положение; G1 – точка не меняет положение, и касательная в этой точке не меняет свой вектор; G2 – точка не меняет положение, касательная в этой точке не меняет свой вектор и значение кривизны в точке остается неизменным.
