3D кривая по 3D элементам

Команда Составной 3D путь переименована в 3D кривая по элементам.

Разделены режимы создания кривой По рёбрам и По граням.

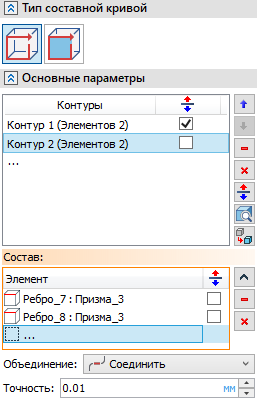

В режиме По рёбрам:

•Добавлена возможность выбора нескольких контуров с отдельным заданием состава каждого контура. Направление может задаваться как для всего контура в списке контуров, так и для входящих в него элементов с помощью флагов в списке элементов/контуров или с помощью манипуляторов в 3D окне.

•Добавлена опция автоменю:

Она активна по умолчанию, в результате чего при выборе элементов с помощью списка контуров система автоматически добавляет элементы, соединённые с уже имеющимися контурами, в состав этих контуров. При отключенной опции каждый элемент добавляется в новый контур.

•Добавлена опция Автореверс контуров. Она активна по умолчанию, в результате чего оптимальные направления контуров определяются системой автоматически.

•Добавлена опция Пересобрать контура, автоматически перераспределяющая выбранные элементы по контурам и переключающая их направление по принципу минимального расстояния между ближайшими крайними точками соседних элементов.

•Опция Найти соединяющую последовательность теперь работает независимо от выбранного способа объединения.

•Изменён алгоритмы Объединения. Соединение (бывш. Автоматическое связывание) и Перенос теперь производятся по принципу минимального расстояния между ближайшими крайними точками соседних элементов.

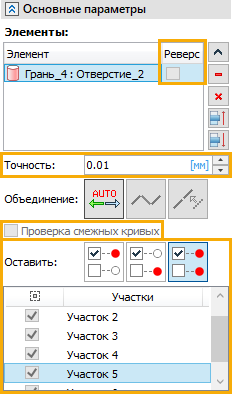

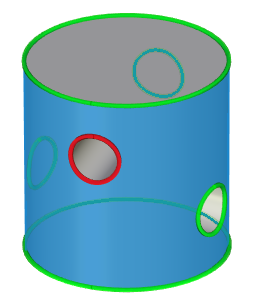

В режиме По граням добавлена возможность создания 3D кривой по границам грани тела, грани 3D профиля, ссылочной грани, по границам нескольких граней, по границам тела-поверхности. Если в результате получаются несколько не связанных друг с другом участков, то можно выбрать, какие из них оставить.

В обоих режимах добавлен параметр точности операции.
