3D кривая смещения

Команды Кривая смещения к плоскому 3D пути, Кривая смещения к 3D кривой на поверхности и 3D кривая смещения к 3D пути заменены единой новой командой 3D кривая смещения, предоставляющей расширенные возможности.

Новая команда поддерживает два типа смещения - В пространстве и По грани (поверхности). Для обоих типов в качестве исходной кривой теперь можно использовать не только 3D кривую, но также 3D профили, рёбра, циклы, границы граней, образующие непрерывную последовательность без разветвлений и самопересечений.

Смещение В пространстве производится либо по нормали к исходной кривой (по умолчанию), либо в заданном пользователем направлении. Пользовательское направление при этом может быть как фиксированным, так и изменяющимся по длине кривой.

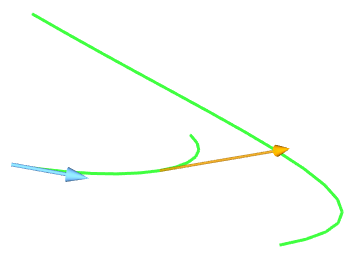

Смещение в направлении, заданном углом поворота относительно нормали к исходной кривой.

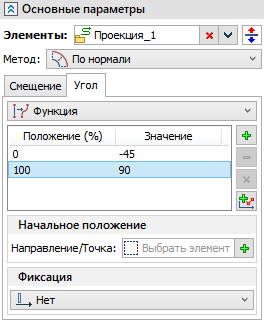

Угол поворота задан функцией изменения значений вдоль длины кривой.



Смещение По грани производится вдоль опорной поверхности, в качестве которой можно использовать грани тел (конкретную грань, пользовательский набор граней или все грани выбранного тела) или формирующие их аналитические поверхности. В последнем случае результирующая кривая может выходить за пределы исходных граней.

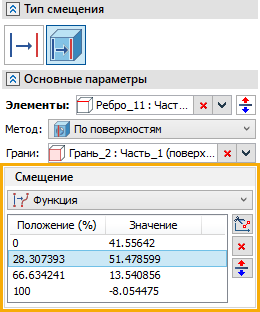

Величина смещения может задаваться постоянным значением, точкой, через которую будет проходить кривая, или функцией изменения значений вдоль длины кривой. Если в результате получаются несколько не связанных друг с другом участков, то можно выбрать, какие из участков следует оставить, а также автоматически соединить их.
