Обработки балок

Разработан ряд команд для выполнения различных модифицирующих операций над балками:

Отсечение
Две пересекающиеся балки отсекаются плоскостью, делящей пополам угол между ними, либо одна из балок отсекается плоскостью, ограничивающей профиль второй. Для секущих плоскостей можно задать дополнительные отступы.

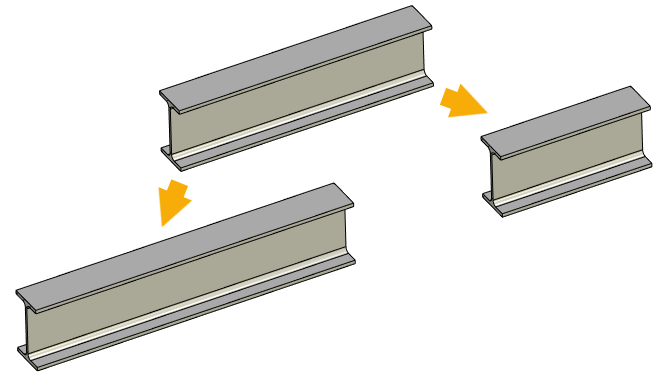

Удлинение/Укорачивание
Длина балки изменяется на указанное значение в начале и/или в конце.

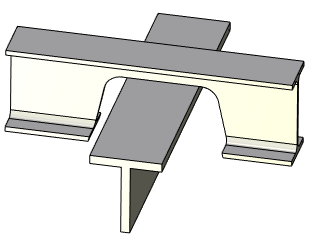

Вырез/Обрезка
Балка обрезается по контуру пересекающихся с ней элементов (других балок или прочих тел), либо по одному из 3D профилей, содержащихся во фрагменте пересекающейся балки (файл, используемый в качестве профиля балки, может содержать дополнительные профили стандартных вырезов, выполняемых в пересекающейся с этой балкой элементах). При этом можно задать дополнительный зазор.

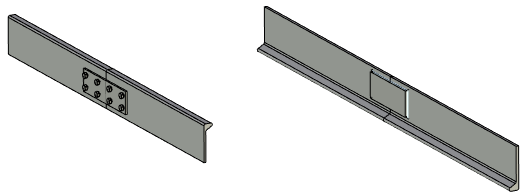

Крепёж
На стыке балок добавляются тела элементов крепежа на основе 3D фрагментов. В качестве крепежа могут выступать как собственно крепёжные изделия (болты, гайки, заклёпки и т.п.), так и элементы усиления (накладки, косынки и т.п., в т.ч. крепящиеся сваркой). В качестве фрагментов, определяющих номенклатуру крепежа, можно использовать как стандартные элементы, входящие в поставку T-FLEX CAD, так и пользовательские элементы.

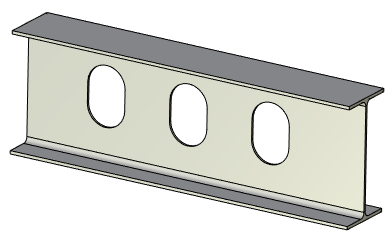

Отверстие
В указанной точке балки добавляется вырез по контуру 3D фрагмента. Сам 3D фрагмент при этом может не входить в текущую сборку. В качестве фрагментов, определяющих форму отверстия, можно использовать как стандартные элементы, входящие в поставку T-FLEX CAD, так и пользовательские элементы.



Соединение по прототипу
Команда позволяет создать новую обработку путем копирования параметров любой из имеющихся обработок.



Система также поддерживает возможность разработки дополнительных программных модулей, обеспечивающих формирование пользовательских обработок.
