Степени свободы элементов эскиза

Добавлена возможность отображения степеней свободы для элементов линий эскиза. Степени свободы отображаются стрелками, символизирующими возможные направления перемещений характерных точек элементов, а также возможность изменения радиуса окружностей/дуг.

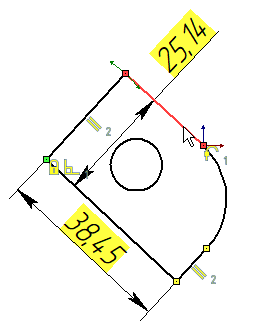

По умолчанию степени свободы элементов эскиза отображаются в окне чертежа и в режиме черчения на активной РП специальными стрелками в следующих случаях:

•при наведении курсора на элемент в режиме ожидания команды, когда никакие элементы не выбраны;

•при выборе одиночного элемента;

•в команде редактирования элемента, вне режима редактирования его геометрии путем перемещения курсора в окне чертежа.

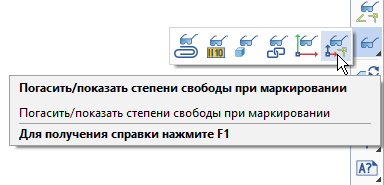

При необходимости эту функцию можно отключить с помощью новой команды панели Вид - Погасить/показать степени свободы при маркировании.

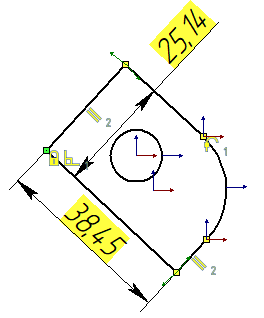

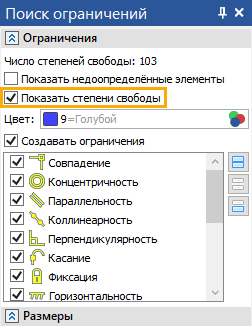

Также в командах создания ограничений теперь доступна опция Показать степени свободы, при активации которой, степени свободы отображаются для всех элементов эскиза.

Возможность отображения стрелок степеней свободы во всех перечисленных случаях можно также отключить, сняв флаг в установках системы (Установки > Ограничения и размеры > Автоматически создавать ограничения > Показывать степени свободы).
