Окно «Диагностика»

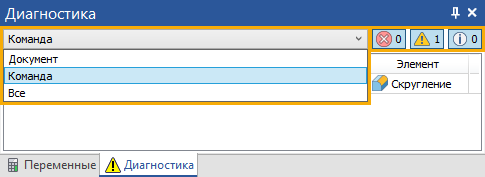

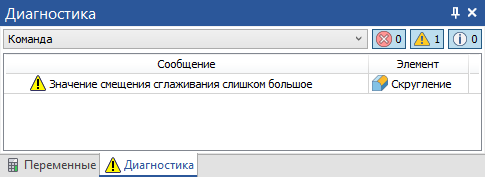

Окно Диагностика теперь используется не только для вывода информации об ошибках/предупреждениям всей модели, но также и для вывода диагностической информации при выполнении текущей команды. В левой верхней части окна добавлен выпадающий список ,в котором можно выбрать режим работы окна: Документ - вывод сообщений от элементов, уже имеющихся в документе; Команда - вывод сообщений только активной команды, Все - вывод всех сообщений. В правой верхней части окна добавлены кнопки фильтрации сообщений в соответствии с их типом ( Ошибка, Предупреждение, Сообщение). Кроме возможности фильтрации, на кнопках выводится число сообщений соответствующего типа.

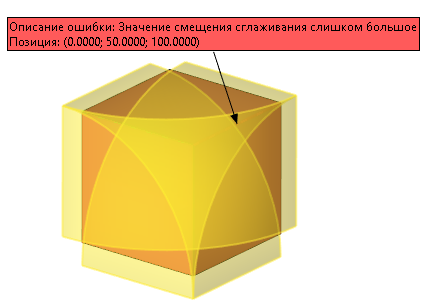

В ряде команд 3D моделирования обеспечивается вывод диагностических сообщений в процессе их выполнения. Вывод диагностических сообщений сопровождается соответствующими декорациями (метками) в рабочем окне.
