Ось

Новая команда Ось заменяет собой старую команду Оси и команду эскиза Осевые. Функционал новой команды разделён на три режима:

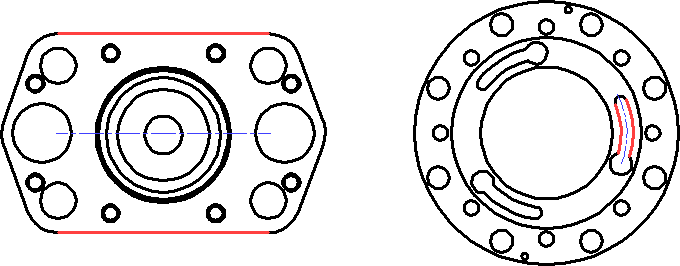

По линиям
Построение оси симметрии, вращения или сечения между двумя линиями.

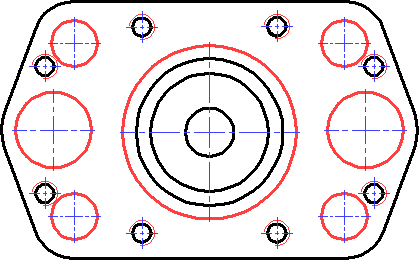

Линейная разметка
Построение центровых осей окружностей, эллипсов и их дуг.



Предусмотрена возможность выбора количества формируемых осей для каждой обозначаемой линии – Горизонтальная ось, Вертикальная ось, Две оси, Метка центра.

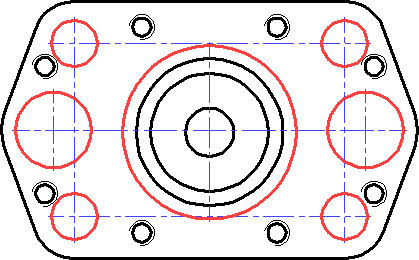

Коллинеарные оси разных обозначаемых линий могут быть объединены.



Круговая разметка
Построение круговых осей окружностей и дуг.
В данном режиме доступы два способа задания осей:

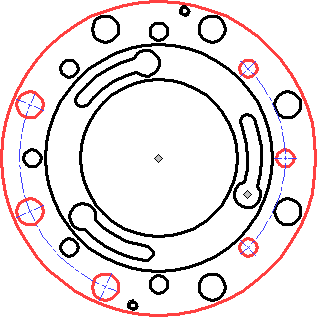

По центральной точке
Сначала задаётся центр круговой разметки, после чего допускается выбирать несколько линий на одном диаметре.

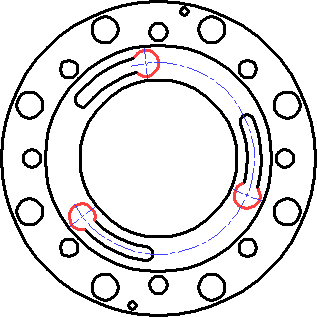

По трём точкам
Круговая разметка определяется на основе центров не менее трёх выбранных линий.

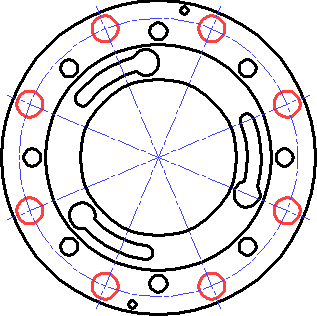

Для обоих способов задания предусмотрена возможность выбора количества формируемых осей – Круговая ось, Радиальная ось, Две оси.

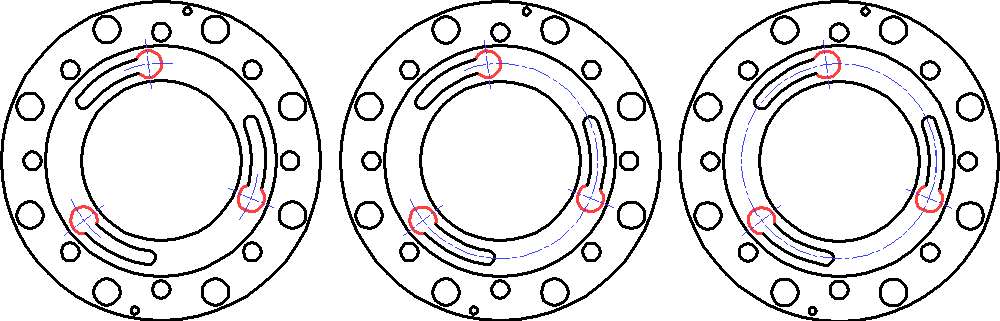

В случае формирования круговой оси допускается указать способ её отрисовки – Окружность, Общая дуга, Отдельная дуга..



Начало круговой оси определяется по первой выбранной обозначаемой линии, конец – по той выбранной линии, длина круговой дуги до которой наибольшая. Предусмотрена возможность реверса направления дуги относительно первой обозначаемой линии.
В случае формирования радиальных осей допускается продлить их до центра круговой оси.
