Отображение степеней свободы и сопряжений

В 3D окне стало доступным отображение сопряжений и степеней свободы. По умолчанию они не отображаются, чтобы показать их воспользуйтесь командой Погасить/показать сопряжения, доступной на панели Вид. При включении видимости сопряжений, они отображаются рабочем окне, и помечаются при их пометке в дереве модели.

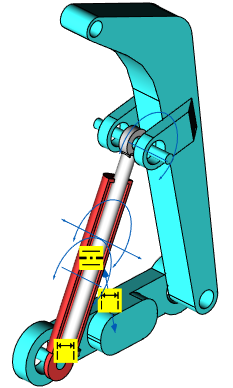

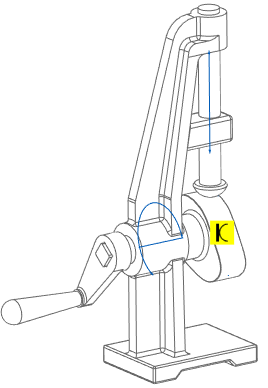

Сопряжения показываются в виде стрелок, соединяющих сопряжённые элементы. В центре стрелки отображается иконка, соответствующая типу сопряжения. Степени свободы показываются в виде стрелок, указывающих направления, в которых тело может перемещаться и вращаться.

Под степенями свободы в данном контексте подразумеваются степени, указанные в параметрах фрагмента.
