Поверхность разъёма пресс-формы

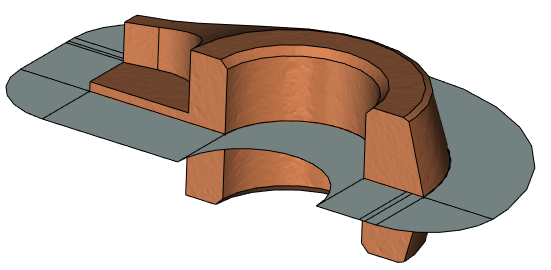

Новая команда Поверхность разъёма обеспечивает создание поверхности, которая может в дальнейшем использоваться для разделения пресс-формы на матрицу и пуансон в процессе проектирования технологической оснастки (пресс-формы).

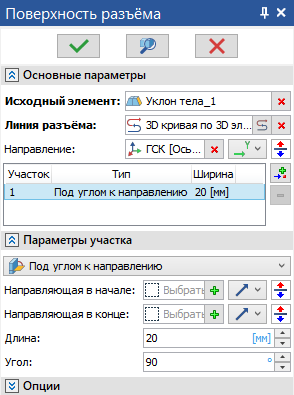

Пользователь должен выбрать тело и разделяющую кривую (линию разъёма), которая лежит на его гранях. По умолчанию выбранная линия разъёма представляет собой один участок. При необходимости линию разъёма можно разбить на несколько участков, для каждого из которых задаются индивидуальные параметры формирования поверхности разъёма. Для каждого участка строится своя часть поверхности разъёма, а между частями поверхности при наличии разрывов автоматически формируется переходная линейчатая поверхность. Доступные способы формирования поверхности:

Нет
Построение поверхности для участка не происходит. Данный способ может использоваться для пропуска определённых участков линии разъёма.

Плоскость
Для участка строится плоскость заданных габаритов. Данная плоскость вместе с заданными дополнительными параметрами определяют форму и размеры результирующей поверхности разъёма, построенной для участка. Режим доступен в списке только для плоского участка линии разъёма.

Расширение поверхности
Для участка строится поверхность путём расширения поверхностей граней либо матрицы (верхней полуформы), либо пуансона (нижней полуформы).

Выталкивание
Для участка строится поверхность путём выталкивания рёбер участка в заданном направлении на заданную длину.

По траектории
Для участка строится поверхность путём перемещения рёбер участка вдоль заданных направляющих в начале и конце участка.

Под углом к направлению
Для участка строится поверхность смещения под заданным углом к направлению разъёма.
