Анализ разнимаемости формы

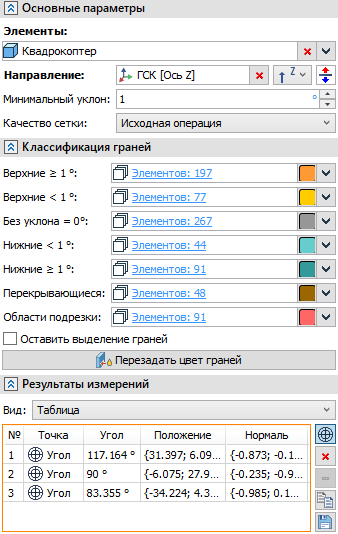

Теперь подсвечиваются следующие группы граней:

•С углом уклона не менее заданного значения в положительном направлении (верхние),

•С углом уклона менее заданного значения в положительном направлении (верхние),

•Без уклона,

•С углом уклона менее заданного значения в отрицательном направлении (нижние),

•С углом уклона не менее заданного значения в положительном направлении (нижние),

•Перекрывающиеся,

•Области подрезки.

Для каждой группы граней можно настроить свой цвет подсветки. При необходимости можно Перезадать цвет граней в соответствии с выбранными цветами подсветки.

В целях оптимизации анализа сложных элементов добавлен выбор качества сетки.

В качестве направления разъёма теперь можно выбирать оси глобальной системы координат.

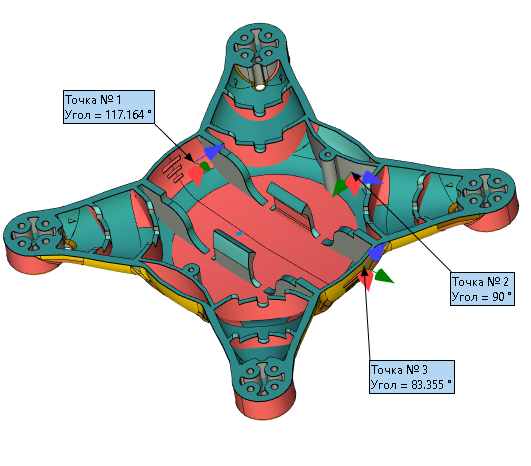

Дополнительно теперь команда позволяет задать произвольные точки измерения углов уклона. Результаты измерений в таких точках выводятся в список результатов в окне параметров и в метки в 3D окне. Список результатов может быть сохранён во внешний файл или скопирован в буфер обмена.
