Наклон боковых сторон фланца |

|
Наклон боковых сторон фланца |
|
Для
Фланца теперь можно задать смещения угловых точек. Смещения задаются путем применения преобразований к точкам с помощью манипуляторов в 3D окне или вводом значений в окне параметров.
Для фланца на основе кривой базовой линии смещения угловых точек недоступны.
|
|
|
|

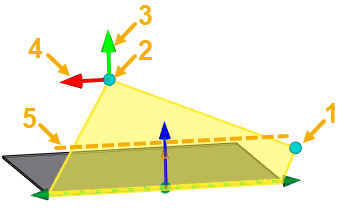

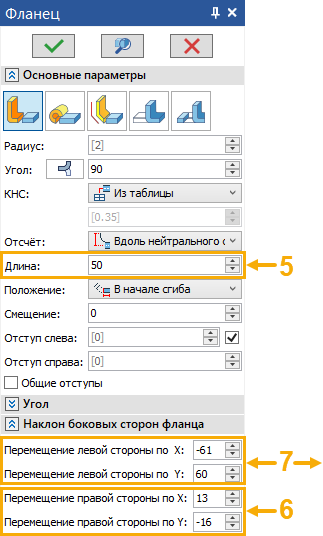

1 - Маркер правой угловой точки 2 - Маркер левой угловой точки 3 - Манипулятор перемещения левой угловой точки по Y 4 - Манипулятор перемещения левой угловой точки по X 5 - Номинальная длина фланца 6 - Итоговые смещения правой угловой точки 7 - Преобразования и итоговые смещения левой угловой точки |
|
